Предохранители и реле Volkswagen Eos 2006-2011
Схемы относятся к указанным годам и вариантам Volkswagen Eos 2006-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Купе-кабриолет Volkswagen Eos выпускался с 2006 по 2016 год. В этой статье вы найдете схемы блоков предохранителей Volkswagen Eos 2006, 2007, 2008, 2009, 2010 и 2011 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Volkswagen Eos 2006-2011
Оглавление
Блок предохранителей панели приборов (панель предохранителей -SC-)
Блок предохранителей панели приборов (панель предохранителей -SC-)

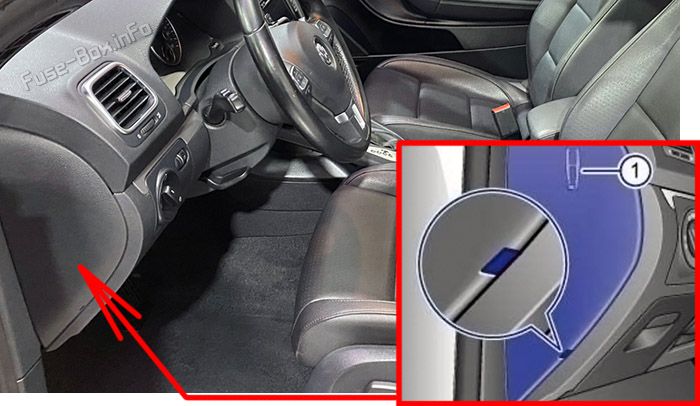

Расположение блока предохранителей
Вставьте в прорезь плоский предмет, например отвертку из штатного набора инструментов, и аккуратно снимите крышку. На внутренней стороне крышки находятся пластиковые щипцы (1) для снятия и установки предохранителей.

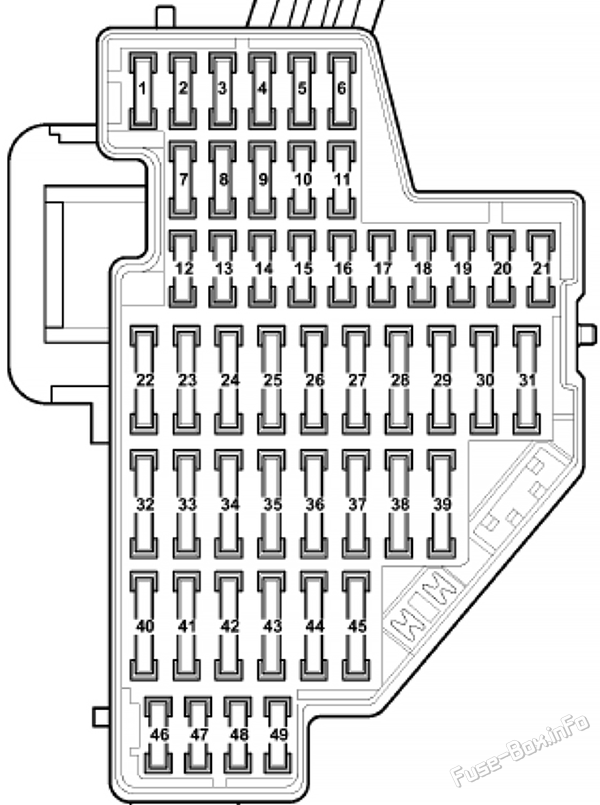

Схема блока предохранителей (2006-2008)
| № | Номинал | Назначение |
|---|---|---|
| F1 | 10A | 16-контактный разъем Топливный насос для подключения данных (нагнетательный насос) FP) Модуль управления Модуль управления двигателем (ECM) |
| F2 | 5A | Выключатель противобуксовочной системы Кнопка ASR/ESP Датчик положения педали тормоза Блок управления ABS |
| F3 | 10A | Модуль управления подушки безопасности |
| F4 | 5A | Кнопка контроля давления в шинах Датчик высокого давления Термодатчик уровня масла Блок управления подогревом сиденья водителя Блок управления подогревом сиденья переднего пассажира Блок управления климатической системой Climatronic |
| F5 | 5A | Корректор фары Блок управления корректором/поворотным светом фар Привод регулировки левой фары Привод регулировки правой фары |
| F6 | 5A | Комбинация приборов Блок управления усилителем рулевого управления Диагностический интерфейс шин данных Блок управления датчиками селектора |
| F7 | 5A | Блок управления электроникой и телефоном Автоматически затемняемое салонное зеркало |
| F8 | 5A | Блок распознавания прицепа |
| F9 | - | не используется |
| F10 | 7.5A | Блок управления открыванием гаражных ворот |
| F11 | 10A | Выходной каскад питания правой фары |
| F12 | 10A | Блок управления дверью водителя Блок управления дверью переднего пассажира |
| F13 | 10A | Переключатель света 16-контактный разъем - диагностический разъем |
| F14 | - | не используется |
| F15 | 7.5A | Блок управления бортовой сетью |
| F16 | 10A | Переключатель отопителя/обогрева Блок управления климатической системой Climatronic Блок управления A/C Приемник RF дополнительного подогрева охлаждающей жидкости двигателя |
| F17 | 5A | Датчик магнитного поля компаса Датчик дождя/света Блок выбора антенны |
| F18 | 5A | Блок управления парковочным ассистентом Блок управления датчиками селектора |
| F19 | 7.5A | Блок доводчика дверей |
| F20 | - | не используется |
| F21 | - | не используется |
| F22 | 40A | Вентилятор свежего воздуха |
| F23 | 30A | Блок управления дверью водителя Блок управления дверью переднего пассажира |
| F24 | 15A | Прикуриватель |
| F25 | 25 | Обогрев заднего стекла Блок управления A/C Переключатель отопителя/обогрева Последовательный резистор вентилятора свежего воздуха с предохранителем |
| F26 | 20A | Розетка 12 В (багажное отделение) |
| F27 | 15A | Блок управления топливным насосом (FP) Перекачивающий топливный насос (FP) Реле топливного насоса (FP) |
| F28 | - | не используется |
| F29 | 10A | Датчик массового расхода воздуха (MAF) Модуль управления двигателем (ECM) (BVY) |
| F30 | 10A | Топливные форсунки цилиндров 1-4 (BLF) |
| F31 | 20A | Вакуумный насос тормозной системы |
| F32 | 30A | Блок управления левой задней дверью Блок управления правой задней дверью |
| F33 | - | не используется |
| F34 | 15A | Регулирующий переключатель ручной панели сиденья водителя Энергетический резерв подушки безопасности |
| F35 | 5A | Сенсор внутреннего контроля Модуль управления радиолокационными средствами внутреннего контроля 2 Сенсор для установки сцеплений транспортных средств Сигнал тревоги Рога |
| F36 | 20A | Стиральная облицовка фар Аварийный насос для мытья фар |
| F37 | 30A | Блок управления подогревом сиденья водителя Блок управления подогревом сиденья переднего пассажира |
| F38 | 10A | Этап вывода мощности левой фары |
| F39 | - | не используется |
| F40 | 40A | Блок управления A/C Операция по установке дополнительного обогревательного устройства |
| F41 | - | не используется |
| F42 | 15A | Двойной насос для мытья помпа 1 |
| F43 | 15A | Блок распознавания прицепа |
| F44 | 15A | Блок распознавания прицепа |
| F45 | 15A | Блок распознавания прицепа |
| F46 | 5A | Блок управления климатической системой Climatronic Блок управления A/C Очиститель слева Верный стиральный нож для обогрева |
| F47 | 5A | Операция по установке дополнительного обогревательного устройства |
| F48 | - | не используется |
| F49 | 5A | Переключатель света |
Схема блока предохранителей (2008-2011)
| № | Номинал | Назначение |
|---|---|---|
| F1 | 10A | 16-контактный разъем - диагностический разъем Сигнал освещения Датчик массового расхода воздуха (MAF) Операция по установке дополнительного обогревательного устройства Блок управления парковочным ассистентом Блок управления корректором/поворотным светом фар Вентиляция в случае положительного картерного газа (вентиляция) PCV Элемент отопления Привод регулировки левой фары Привод регулировки правой фары |
| F2 | 5A | Переключатель света Переключатель на педаль тормоза Блок управления ABS Электронный модуль управления плотиной Реле питания блока управления двигателем Motronic (ECM) Комбинация приборов Блок распознавания прицепа Блок управления усилителем рулевого управления Диагностический интерфейс шин данных Блок управления топливным насосом (FP) Блок управления датчиками селектора Модуль управления двигателем (ECM) Мехатроник коробки DSG |
| F3 | 10A | Модуль управления подушки безопасности |
| F4 | 5A | Кнопка контроля давления в шинах Датчик высокого давления Термодатчик уровня масла Блок управления подогревом сиденья водителя Блок управления подогревом сиденья переднего пассажира Блок управления климатической системой Climatronic Блок управления бортовой сетью 2 Автоматически затемняемое салонное зеркало Очиститель слева Верный стиральный нож для обогрева |
| F5 | - | не используется |
| F6 | - | не используется |
| F7 | - | не используется |
| F8 | - | не используется |
| F9 | - | не используется |
| F10 | - | не используется |
| F11 | - | не используется |
| F12 | 10A | Блок управления дверью водителя Блок управления дверью переднего пассажира |
| F13 | 10A | Переключатель света 16-контактный разъем - диагностический разъем Датчик дождя/света |
| F14 | 10A | Блок управления климатической системой Climatronic Блок управления A/C Блок управления датчиками селектора Приемник RF дополнительного подогрева охлаждающей жидкости двигателя |
| F15 | 7.5A | Блок управления бортовой сетью |
| F16 | - | не используется |
| F17 | 5A | Сигнал тревоги Модуль управления радиолокационными средствами внутреннего контроля 1 Модуль управления радиолокационными средствами внутреннего контроля 2 Сенсор для уплотнения транспортного средства - Сигнал тревоги (только применяется US/CDN) |
| F18 | - | не используется |
| F19 | 7.5A | Блок доводчика дверей |
| F20 | - | не используется |
| F21 | - | не используется |
| F22 | 40A | Модуль управления воздухоуборочными устройствами |
| F23 | 30A | Блок управления дверью водителя Блок управления дверью переднего пассажира |
| F24 | - | не используется |
| F25 | 25A | Вентилятор свежего воздуханой герметизатор |
| F26 | - | не используется |
| F27 | 15A | Блок управления топливным насосом (FP) Реле топливного насоса (FP) Реле для дополнительного насоса |
| F28 | - | не используется |
| F29 | - | не используется |
| F30 | - | не используется |
| F31 | - | не используется |
| F32 | 30A | Блок управления левой задней дверью Блок управления правой задней дверью |
| F33 | - | не используется |
| F34 | 15A | Регулирующий переключатель ручной панели сиденья водителя Переключатель, подтверждающий регулировку руля сиденья спереди |
| F35 | 10A | Электронный модуль управления плотиной |
| F36 | 20A | Стиральная облицовка фар Аварийный насос для мытья фар |
| F37 | 30A | Модуль управления сиденьями спереди подогревом |
| F38 | 20A | Модуль центрального управления системы утечек |
| F39 | - | не используется |
| F40 | 40A | Блок управления A/C Операция по установке дополнительного обогревательного устройства |
| F41 | 15A | Ветровое стекло для стиральной системы |
| F42 | 15A | Заблокировать диод 2 Прикуриватель 12В Сокет |
| F43 | 15A | Блок распознавания прицепа |
| F44 | 20A | Блок распознавания прицепа |
| F45 | 15A | Блок распознавания прицепа |
| F46 | - | не используется |
| F47 | - | не используется |
| F48 | - | не используется |
| F49 | - | не используется |

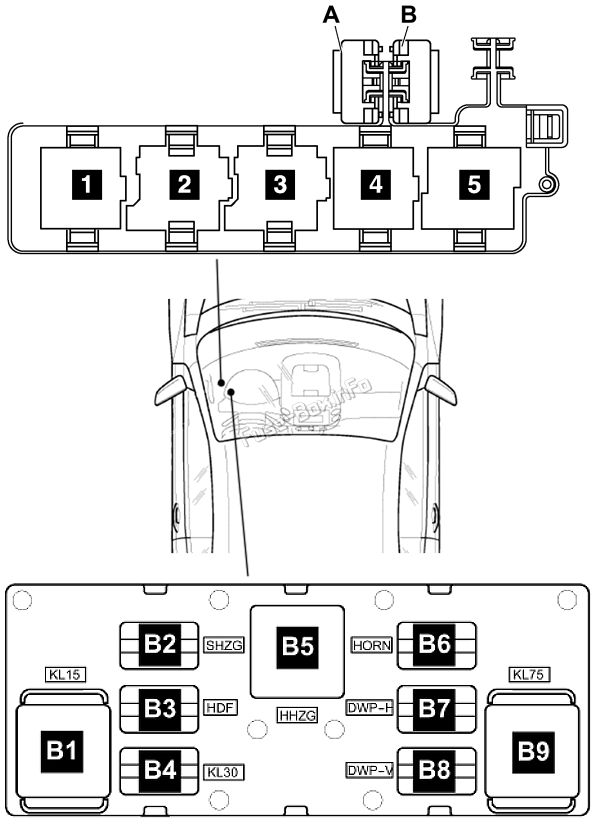

Реле под приборной панелью
| № | Номинал | Функция |
|---|---|---|
| B1 | Реле питания 2 (клемма 15) | |
| B2 | - | |
| B3 | - | |
| B4 | Релей 2 (термин 30) | |
| B5 | Отражатель заднего окна | |
| B6 | Двойной хронометр | |
| B7 | Двойной насос для мытья помпа 1 | |
| B8 | Двойной насос для мытья помпа 2 | |
| B9 | Релейка для уменьшения нагрузки | |
| A | 20A CB | С мая 2006 по май 2008:: Конвертируемый блок для перезапуска верхних моторных схем С мая 2008:: Разломная система на крыше |
| B | 20A CB | Автомат защиты |
| 1 | Операция по установке дополнительного обогревательного устройства " Реле " / " Тревога на Хорне " (только применяется к US/CDN, с ноября 2006) | |
| 2 | Свежий воздухозаборник (только дополнительный водонагреватель) | |
| 3 | Релей питания (термин 50)/ | |
| 4 | Стиральная крепление/топливный насос (в случае фар) FP) Перезагрузка | |
| 5 | Перекачивающий топливный насос (FP) Релей/реле питания (термин 50) |
Блоки предохранителей в моторном отсеке (панели предохранителей -SA- и -SB-)
Блоки предохранителей в моторном отсеке (панели предохранителей -SA- и -SB-)

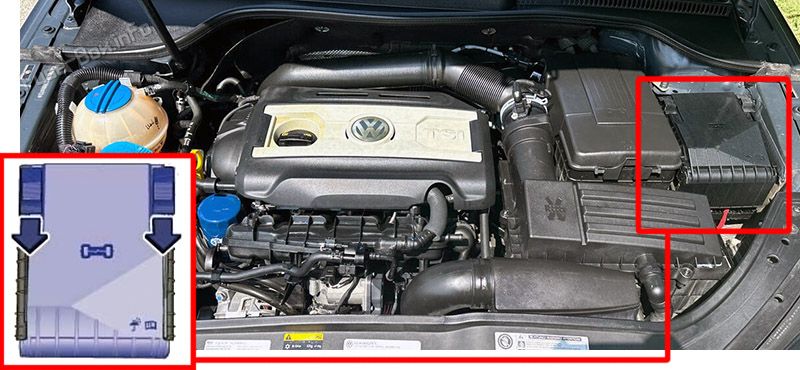

Расположение блока предохранителей
Переместить кнопки отключения в направлении стрелок, чтобы открыть блок предохранителей Прикрытие. Уберите крышку вверх.

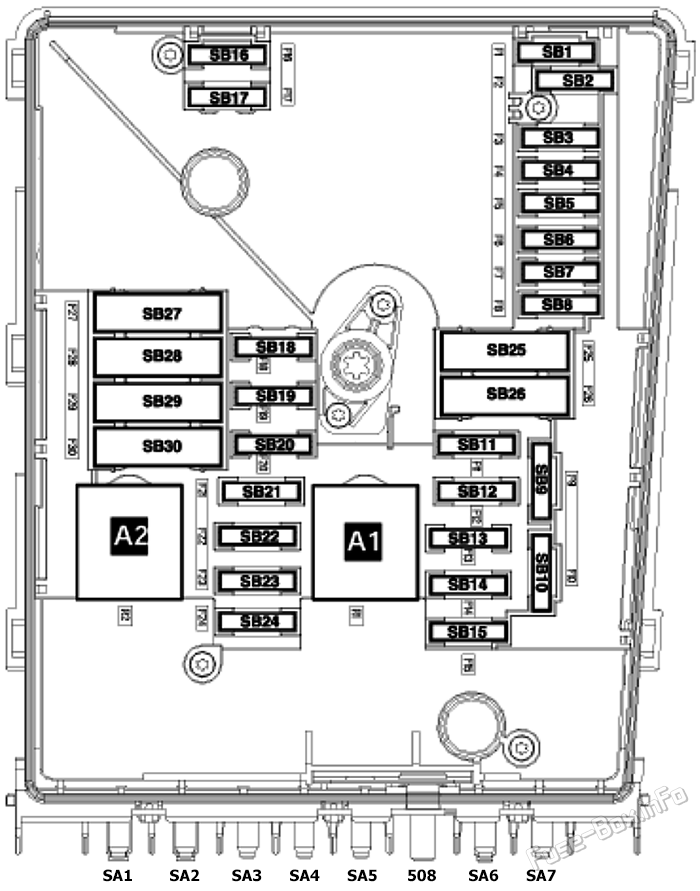

Схема блока предохранителей (версия 1, низкая)
| № | Номинал | Назначение |
|---|---|---|
| F1 | 20A | С января 2006 по май 2006:: Модуль центрального управления системы утечек |
| F2 | 5A | С января 2006 по май 2008:: Блок управления электронными системами рулевой колонки |
| F3 | 5A | Блок управления бортовой сетью |
| F4 | 20A/30A | Блок управления ABS |
| F5 | 15A | Мехатроник коробки DSG |
| F6 | 5A | Комбинация приборов Блок управления электронными системами рулевой колонки (с мая) 2008) |
| F7 | 15A/40A | С января 2006 по май 2006 Модуль управления транспортным средством специального назначения С мая 2008:: Релей питания 2 (термин 15) |
| F8 | 15A | Блок управления дисплеем радио/навигации TV Модуль радио/навигационного отображения/контроля Радио Радиостанция цифровой спутниковой связи |
| F9 | 5A | Телефонный трансивер |
| F10 | 5A/10A | Реле питания блока управления двигателем Motronic (ECM) (только бензиновые модели, кроме двигателя BLF) Модуль управления двигателем (ECM) Модуль управления трансмиссией (TCM (с января) 2006 по май 2006: ) |
| F11 | 20A | Модуль управления вспомогательным обогревательным оборудованием |
| F12 | 5A | Диагностический интерфейс шин данных |
| F13 | 30A/25A/15A | Модуль управления двигателем (ECM) |
| F14 | 20A | 3.2 Зажигательная ручка 1-4 с двигателем подачи энергии |
| F15 | 10A/5A | Нагреваемый кислородный датчик (HO2S) (BVY) Кислородный датчик (O2S) после трехкомпонентного каталитического нейтрализатора (TWC) (BVY) Кислородный датчик 2 (O2S) после трехкомпонентного каталитического нейтрализатора (TWC) (BVY) Кислородный датчик 3 (O2S) после трехкомпонентного каталитического нейтрализатора (TWC) (BVY) Реле топливного насоса (FP) Автоматический модуль управления временем |
| F16 | 30A | Блок управления ABS |
| F17 | 15A | Высокий тон Низкий тональный горн |
| F18 | 30A | Модуль управления транспортным средством специального назначения Усилитель |
| F19 | 30A | Модуль управления мотором Мотор стеклоочистителя ветрового стекла |
| F20 | - | не используется |
| F21 | 10A/15A/25A | Подогрев кислородного датчика (O2S) |
| F22 | 5A | Срабатывание датчика местоположения сцепления |
| F23 | 5A/10A/15A | Реле насоса системы вторичного воздуха (AIR) Электромагнитный клапан вакуумного регулятора EGR Регулирующий клапан шлюза Рециркуляция отработавших газов (выхлопных газов) EGR) Клапан переключения на круиз Рециркуляция отработавших газов (выхлопных газов) EGR) Клапан переключения на круиз 2 Регулятор давления топлива |
| F24 | 10A | С января 2006 по май 2008: Карта контролируемой термостатной системы охлаждения двигателя Блок управления вентилятором охлаждения (FC) Электромагнитный клапан вакуумного регулятора EGR Клапан продувки адсорбера EVAP 1 Вход в Манифолд Тунинг (вход в США) IMT) Клапан Клапан регулировки распредвала 1 Клапан управления заслонками впускного коллектора (IMRC) Этап производства энергии катушки зажигания С мая 2008:: контроль вентиляторов охлаждения (FC) Модуль управления |
| F25 | 40A | С января 2006 по май 2008: Блок управления бортовой сетью (T11b/1) терминал 30 - R С мая 2008: Блок управления ABS |
| F26 | 40A | Блок управления бортовой сетью (T11 c/1) Клемма 30 - L |
| F27 | 40A/50A | Автоматический модуль управления временем |
| F28 | 40A | С января 2006 по май 2008:: Релей питания 2 (термин 15) С мая 2008:: Конвертируемый модуль верхнего контроля |
| F29 | 50A | С мая 2006: Модуль конвертируемого сверху управления (с мая) 2006 по май 2008) Блок управления левой задней дверью Блок управления правой задней дверью |
| F30 | 50A | Релейка для уменьшения нагрузки Фюзель 7 (на взрывателе C) взрыватель 8 (на взрывателе C) взрыватель 28 (на взрывателе C) взрыватель 35 (на взрывателе C) |
| SA1 | 150A/200A | Gen (сохранитель) GEN) (90A/120A) Gen (сохранитель) GEN) (140A) |
| SA2 | 80A | Блок управления усилителем рулевого управления Электромеханический привод усилителя рулевого управления |
| SA3 | 50A/80A | Блок управления вентилятором охлаждения (FC) Охлаждающий вентилятор Охлаждающий вентилятор 2 |
| SA4 | 40A | Специальное оборудование |
| SA5 | 80A/100A | Фонарь 43 (на взрывателе C) взрыватель 45 (на взрывателе C) взрыватель 28 (на взрывателе C) взрыватель 22 (на взрывателе C) взрыватель 18 (на взрывателе C) Фюзель 19 (на взрывателе C) взрыватель 12 (на взрывателе C) Группа взрывателей C |
| 508 | - | Клемма 30-й ленты |
| SA6 | 80A/100A | Блок управления дополнительным воздушным отопителем Нагревательный элемент дополнительного воздушного отопителя |
| SA7 | 50A/40A/30A | С января 2006 по май 2006: Прицеп Оборудование с ограниченными возможностями С мая 2006 по май 2008: Преобразованный модуль верхнего контроля Гидронасос складной крыши |
| A1 | Реле питания блока управления двигателем Motronic (ECM) | |
| A2 | Реле насоса системы вторичного воздуха (AIR) Соединительная перемычка, блок автоматического управления свечами накаливания, свечи накаливания 1-4 |

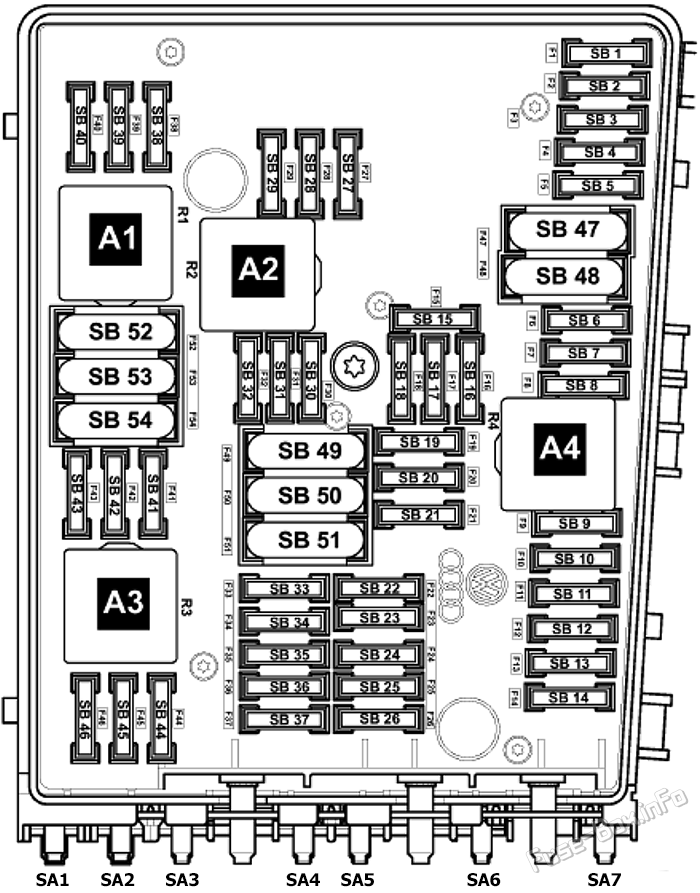

Схема блока предохранителей (версия 2, высокая)
| № | Номинал | Назначение |
|---|---|---|
| F1 | 30A | С января 2006 по май 2006: Блок управления ABS |
| F2 | 30A | Блок управления ABS (клапаны) |
| F3 | 20A | Модуль центрального управления системы утечек Модуль управления трансмиссией (TCM) |
| F4 | 5A | Блок управления бортовой сетью (измерительный кабель) |
| F5 | 15A | Блок управления бортовой сетью (хорн) |
| F6 | 15A | Регулятор давления топлива |
| F7 | - | не используется |
| F8 | - | не используется |
| F9 | 10A | Перепускной клапан турбонагнетателя (BPY, BWA) Клапан продувки адсорбера EVAP 1 (BPY, BWA) Перепускной клапан турбокомпрессора (wastegate) (BPY, BWA) |
| F10 | - | не используется |
| F11 | 10A | Подогрев кислородного датчика (O2S) |
| F12 | 10A | Подогрев кислородного датчика 1 (O2S) после трехкомпонентного каталитического нейтрализатора (TWC) |
| F13 | 15A | Мехатроник коробки DSG |
| F14 | - | не используется |
| F15 | 10A | Насос охлаждающей жидкости |
| F16 | 5A | С января 2006 по май 2006: Блок управления ABS С мая 2006:: Блок управления электронными системами рулевой колонки |
| F17 | 5A | Комбинация приборов |
| F18 | 30A | Усилитель |
| F19 | 15A | Радио Блок управления дисплеем радио/навигации |
| F20 | 5A | С января 2006 по май 2006:: Блок управления дисплеем радио/навигации С мая 2006:: Телефонный трансивер |
| F21 | - | не используется |
| F22 | - | не используется |
| F23 | 10A | Модуль управления двигателем (ECM) |
| F24 | 5A | Диагностический интерфейс шин данных |
| F25 | - | не используется |
| F26 | - | не используется |
| F27 | - | не используется |
| F28 | 25A | Модуль управления двигателем (ECM) |
| F29 | 5A | Реле насоса дополнительной охлаждающей жидкости двигателя (EC) |
| F30 | 20A | Модуль управления вспомогательным обогревательным оборудованием |
| F31 | 30A | Мотор стеклоочистителя ветрового стекла |
| F32 | - | не используется |
| F33 | - | не используется |
| F34 | - | не используется |
| F35 | - | не используется |
| F36 | - | не используется |
| F37 | - | не используется |
| F38 | 10A | Блок управления вентилятором охлаждения (FC) Клапан регулировки распредвала 1 |
| F39 | 5A | С января 2006 по май 2006:: датчик положения педали тормоза; С мая 2006:: датчик местоположения сцепления |
| F40 | 20A | 1-4 с двигателем подачи энергии |
| F41 | - | не используется |
| F42 | 5A | С января 2006 по май 2006:: Реле питания двигателя |
| F43 | 30A | С января 2006 по май 2006:: Коврик зажигания 1-6 с этапом подачи энергии |
| F44 | - | не используется |
| F45 | - | не используется |
| F46 | - | не используется |
| F47 | 40A | Блок управления бортовой сетью |
| F48 | 40A | Блок управления бортовой сетью |
| F49 | 40A | Реле питания 2 (клемма 15) |
| F50 | - | не используется |
| F51 | 40A | С января 2006 по май 2006:: Реле насоса системы вторичного воздуха (AIR) |
| F52 | 40A | Релейка для уменьшения нагрузки |
| F53 | - | не используется |
| F54 | 40A | Автомат защиты привода крыши |
| SA1 | 150A/200A | Gen (сохранитель) GEN) (90A/120A) Gen (сохранитель) GEN) |
| SA2 | 80 A | Блок управления усилителем рулевого управления Электромеханический привод усилителя рулевого управления |
| SA3 | 50A | Блок управления вентилятором охлаждения (FC) Охлаждающий вентилятор Охлаждающий вентилятор 2 |
| SA4 | 40A | Реле предварительного подогрева высокой мощности |
| SA5 | 80A | взрыватель 17 (на взрывателе C) взрыватель 16 (на взрывателе C) Предохранитель 15 (на взрывателе C) взрыватель 14 (на взрывателе C) взрыватель 13 (на взрывателе C) взрыватель 12 (на взрывателе C) Группа взрывателей C |
| 508 | - | Клемма 30 (батарея в моторном отсеке) |
| SA6 | 80A | Блок управления дополнительным воздушным отопителем Нагревательный элемент дополнительного воздушного отопителя |
| SA7 | 40A | Гидронасос складной крыши |
| A1 | Реле питания блока управления двигателем Motronic (ECM) | |
| A2 | Реле насоса дополнительной охлаждающей жидкости двигателя (EC) | |
| A3 | - | |
| A4 | Реле питания двигателя |
Дополнительная информация: Volkswagen Eos 2006-2011
Предохранители и реле volkswagen eos 2006 2011: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
