Предохранители и реле Volkswagen Golf VIII (Mk8; 2020-2022)
Схемы относятся к указанным годам и вариантам Volkswagen Golf VIII (Mk8; 2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрены схемы предохранителей и реле Volkswagen Golf VIII (Mk8) 2020, 2021 и 2022 годов выпуска. Здесь вы найдете расположение блоков предохранителей в автомобиле, схемы блоков и назначение каждого предохранителя и реле.
Схема предохранителей VW Golf Mk8
Содержание
Блок предохранителей в салоне (панель предохранителей C -SC-)
Блок предохранителей в салоне (панель предохранителей C -SC-)
Расположение блока предохранителей

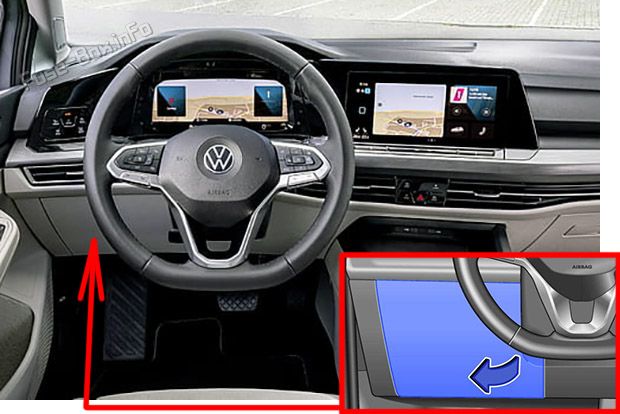

Автомобили с левым рулем: Потяните крышку в направлении стрелки и снимите ее.

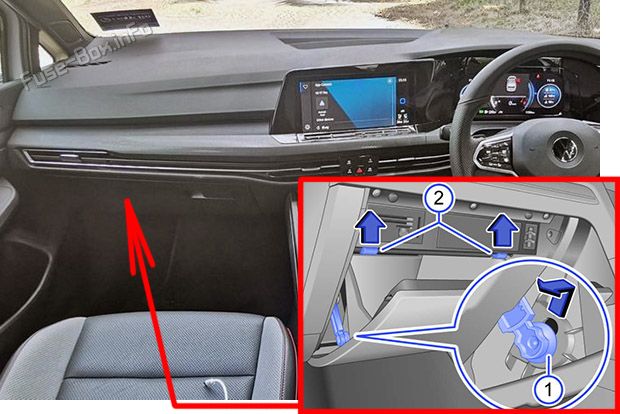

Автомобили с правым рулем: Сдвиньте демпфирующий элемент вверх и внутрь крепления, затем выведите его из боковых направляющих (1). Нажмите на фиксаторы в направлении стрелки и одновременно снимите крышку (2).

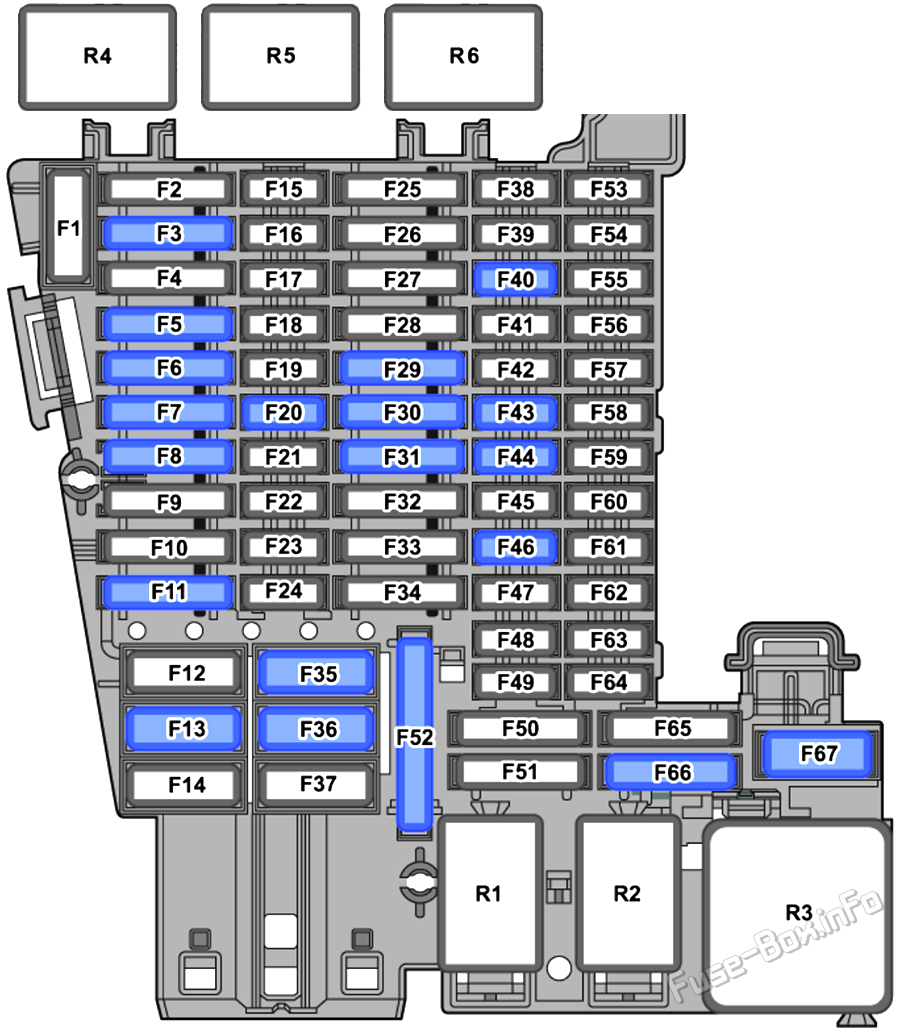

Схема блока предохранителей
| № | Номинал | Функция/компонент |
|---|---|---|
| SC1 | - | - |
| SC2 | - | - |
| SC3 | 25 A | Устройство для контроля за детектором прицепа |
| SC4 | 20 A | Устройство управления для обогревателя с уменьшающим коэффициентом (дизельное топливо) |
| SC5 | 25 A | Привод стояночного шлюза |
| SC6 | 30 A | Бортовое устройство управления снабжением Внутреннее освещение |
| SC7 | 30 A | Устройство управления системой отопления и кондиционирования воздуха Отопление сидений |
| SC8 | 20 A | Регулировочный блок для раздвижной крыши |
| SC9 | 30 A | Устройство управления дверью водителя (модели левостороннего движения) Устройство управления передней дверью пассажира (модели правостороннего движения) Двигатель регулятора бокового окна заднего водителя (модели левостороннего движения) Двигатель регулятора заднего пассажирского бокового окна (модели правостороннего движения) |
| SC10 | - | - |
| SC11 | 15 A | Устройство для контроля за детектором прицепа |
| SC12 | 40 A | Бортовое устройство управления снабжением Внешний свет (левостороннее) |
| SC13 | 40 A | Бортовое устройство управления снабжением Централизованное блокирование |
| SC14 | 30 A | Устройство управления цифровым звуковым пакетом |
| SC15 | - | - |
| SC16 | 7.5 A | Группа контроля над подушками безопасности |
| SC17 | 10 A | Реле для снижения расхода агентов |
| SC18 | 7.5 A | Интерфикция системы ввода и запуска Водительская наружная дверная ручка (модели левостороннего движения) Ручка передней внешней двери пассажира (модели правостороннего движения) Контрольный блок 2 для защиты взлома Контрольный блок 3 для защиты взлома Контрольный блок 4 для защиты взлома Контрольный блок 5 для защиты взлома Устройство управления для электронного блокировки рулевой колонки |
| SC19 | 7.5 A | Вставить панель & ломки Регулятор модуля экстренного вызова и подразделение связи |
| SC20 | 7.5 A | Группа контроля доступа к Интернету Контрольный блок считывания карт Чипа (Япония) TV (Япония) Телефонная линия Группа контроля за стабилизацией системы связи и приема USB СВЯЗЬ 1 |
| SC21 | 7.5 A | Регулятор для изменения полосы движения Регулятор для изменения полосы движения 2 Водительское внешнее зеркало Внешнее зеркало для пассажиров Ручка задней крышки |
| SC22 | - | - |
| SC23 | - | - |
| SC24 | 15 A | Устройство управления приводом на всех колесах |
| SC25 | 25 A | Передний левый ремень безопасности (модели левого привода) Передний правый ремень безопасности (модели правостороннего привода) |
| SC26 | 30 A | Устройство управления дверью водителя (модели правостороннего движения) Устройство управления передней пассажирской дверью (модели левостороннего движения) Двигатель регулятора бокового окна заднего водителя (модели правостороннего движения) Двигатель регулятора заднего пассажирского бокового окна (модели левостороннего движения) |
| SC27 | 25 A | Передний правый ремень безопасности (модели левого привода) Передний левый ремень безопасности (модели правостороннего движения) |
| SC28 | - | - |
| SC29 | 15 A | Устройство для контроля за детектором прицепа |
| SC30 | 30 A | Контрольный блок 1 для информационной электроники |
| SC31 | 25 A | Устройство для контроля за детектором прицепа |
| SC32 | 25 A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха Отопление заднего сиденья |
| SC33 | - | - |
| SC34 | - | - |
| SC35 | 40 A | Бортовое устройство управления снабжением Внешний свет (справа) |
| SC36 | 40 A | Устройство управления свежими воздуходувками |
| SC37 | - | - |
| SC38 | - | - |
| SC39 | 10 A | Группа контроля электроники рулевой колонки |
| SC40 | 7.5 A | Тревожный сигнал |
| SC41 | 7.5 A | Диагностический интерфейс для автобусных автобусов |
| SC42 | 7.5 A | Селекторный механизм Селекционное отображение положения рычага |
| SC43 | 10 A | Датчик внутренней температуры транспортного средства Приемник дистанционного управления для вспомогательного обогревательного прибора Устройство управления системой отопления и кондиционирования воздуха Эксплуатация и дисплей для системы кондиционирования заднего воздуха Подогреваемое заднее окно |
| SC44 | 7.5 A | Кнопка стояночного тормоза Диагностическая связь Модуль передней крыши Датчик сигнализации против угона Рабочий блок для освещения Устройство управления угловым светом и фарами Влажность воздуха, дождливость и светодатчик |
| SC45 | 7.5 A | Группа контроля электроники рулевой колонки |
| SC46 | 7.5 A | Контрольный блок для передачи данных Устройство для отображения передней информации и блок управления оперативной единицей |
| SC47 | 10 A | Электронный блок управления демпферами |
| SC48 | 7.5 A | USB Зарядное разъем 1 |
| SC49 | - | - |
| SC50 | - | - |
| SC51 | - | - |
| SC52 | 20 A | 12В розетка 12В розетка 3 |
| SC53 | - | - |
| SC54 | - | - |
| SC55 | - | - |
| SC56 | - | - |
| SC57 | - | - |
| SC58 | 7.5 A | Передняя камера для систем помощи водителю Группа контроля за парковкой автомобилей Адаптивное подразделение круизного контроля |
| SC59 | 7.5 A | Кнопка стояночного тормоза Автоматическое внутреннее зеркало против ослепления Датчик качества воздуха Отправитель давления для хладагентов Переключение света Перезагрузка розеток Контрольный блок для звука, производимого на основе структуры |
| SC60 | 7.5 A | Диагностическая связь |
| SC61 | 7.5 A | & Стартер 1 " Стартер " 2 |
| SC62 | - | - |
| SC63 | - | - |
| SC64 | - | - |
| SC65 | 10 A | Регулятор звука двигателя |
| SC66 | 15 A | Мотор для очистителя заднего окна |
| SC67 | 30 A | Подогреваемое заднее окно |
| R1 | Перезагрузка розеток | |
| R2 | Терминал 15 ЭВМ-питание напряжения | |
| R3 | Подогреваемое заднее окно | |
| R4 | Реле для снижения расхода агентов (Дизель) | |
| R5 | - | |
| R6 | - |
Отдельные предохранители

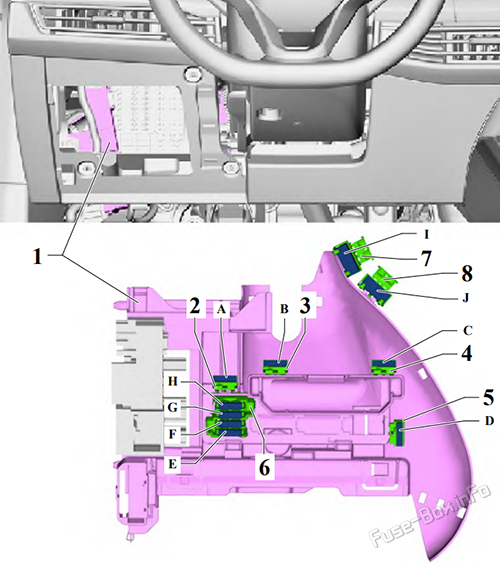

Модели с левым рулем, с июля 2020 года
| № | Анпы | Функция/компонент |
|---|---|---|
| A | - | |
| B | - | |
| C | - | |
| D | - | |
| E | - | |
| F | - | |
| G | - | |
| H | - | |
| I | 15 A | 4.7 Устройство регулировки сиденья водителя Вентилятор спинки сиденья водителя Вентилятор подушки сиденья водителя |
| J | 15 A | Вентилятор спинки сиденья переднего пассажира Вентилятор подушки переднего пассажирского сиденья |

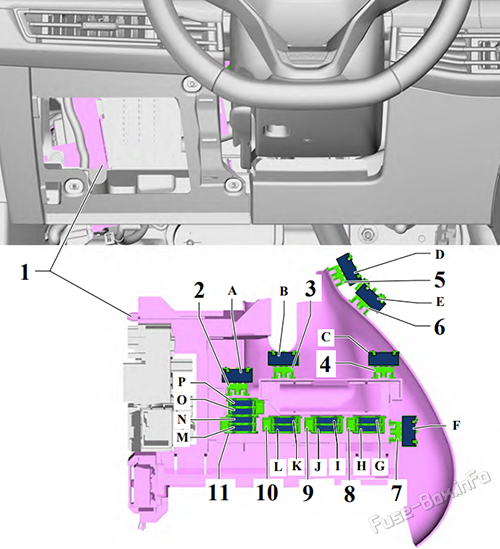

Модели с левым рулем, с февраля 2021 года
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 15 A | 4.7 Устройство регулировки сиденья водителя |
| B | - | - |
| C | - | - |
| D | 15 A | Вентилятор спинки сиденья водителя Вентилятор подушки сиденья водителя Рабочий блок для регулировки переднего левого сиденья |
| E | 15 A | Вентилятор спинки сиденья переднего пассажира Вентилятор подушки переднего пассажирского сиденья 1.7.5 Рабочий блок для регулировки переднего правого сиденья |
| F | - | - |
| H | - | - |
| G | 10 A | Специальный блок управления транспортным средством Диагностическое соединение 2 Точка сцепления подъемника инвалидной коляски Точка сцепления для двухсторонней радиосвязи в специальном транспортном средстве Точка соединения для передней правой двери Точка соединения для передней левой двери Сцепное устройство для регистрации данных о дорожно-транспортных происшествиях Точка соединения для оперативного блока специальных сигналов |
| I | - | - |
| J | - | - |
| K | 40 A | Точка сцепления подъемника инвалидной коляски Специальный блок управления транспортным средством |
| L | 40 A | Специальный блок управления транспортным средством Флаг 16 на реле и взрывателе SRSH |
| M | - | - |
| N | - | - |
| O | - | - |
| P | - | - |

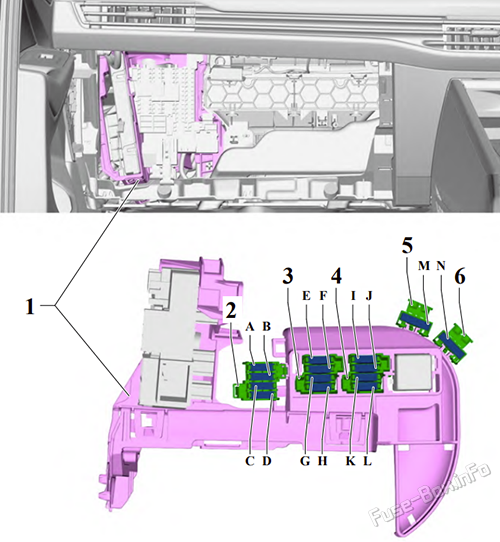

Модели с правым рулем, с июля 2020 года
| № | Ампы | Функция/компонент |
|---|---|---|
| A | - | - |
| B | - | - |
| C | - | - |
| D | - | - |
| E | - | - |
| F | - | - |
| G | - | - |
| H | - | - |
| I | - | - |
| J | - | - |
| K | - | - |
| L | - | - |
| M | 15 A | Вентилятор спинки сиденья переднего пассажира Вентилятор подушки переднего пассажирского сиденья |
| N | 15 A | 4.7 Устройство регулировки сиденья водителя Вентилятор спинки сиденья водителя Вентилятор подушки сиденья водителя |

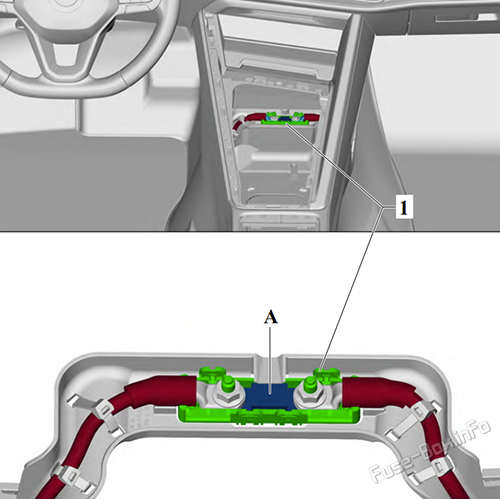

Расположение предохранителя преобразователя напряжения
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 125 A | Аккумуляторная батарея, 48 В Преобразователь напряжения (48 V/12V) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

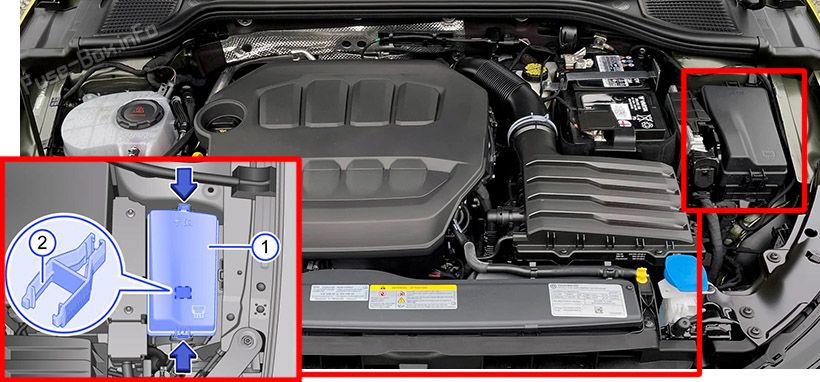

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки, чтобы снять крышку блока предохранителей.

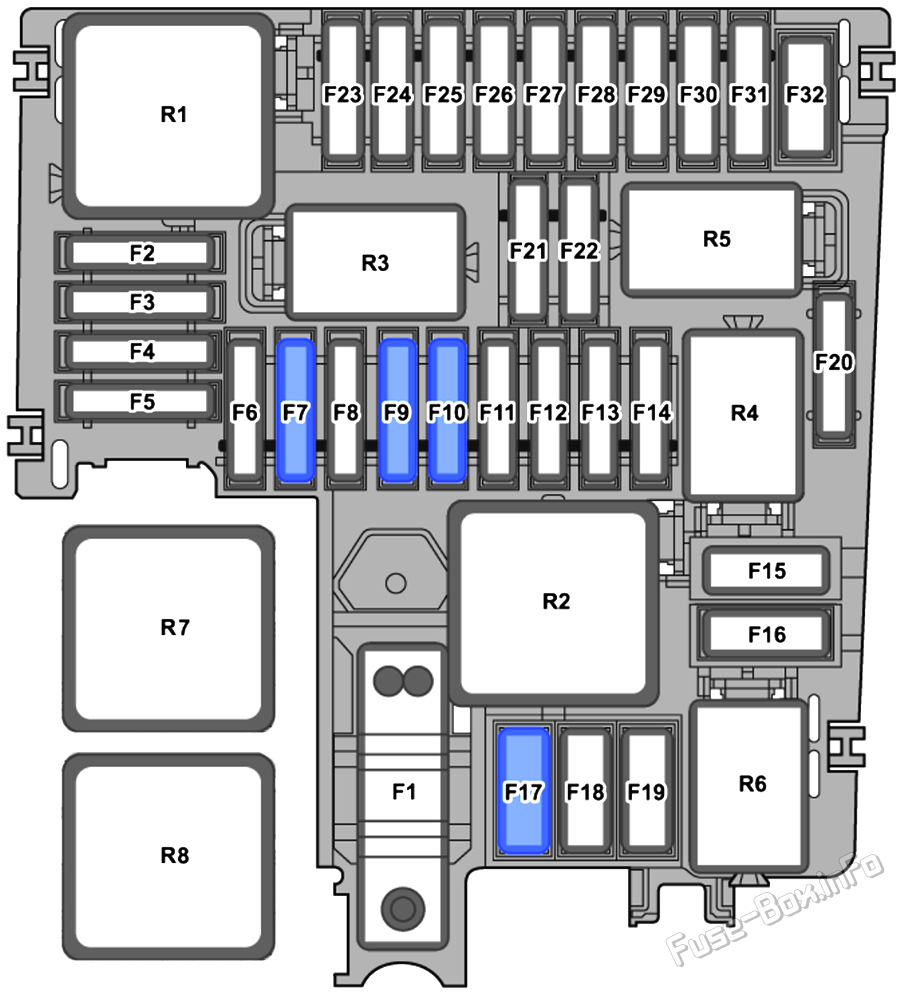

Схема блока предохранителей (держатель B -SB-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SB1 | 400 A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| SB2 | 7.5 A | Главный реле (бензин) Терминал 30-я электромагнитная реле (дизельное топливо) Устройство управления двигателем/двигателем ABS БД система |
| SB3 | 20 A | Реле подачи тока в элемент двигателя (2,0л бензин) |
| SB3 | 7.5 A | Реле для запорных клапанов (двигателя, работающего на природном газе) |
| SB4 | 15 A | Лобовой левый фара |
| SB5 | 15 A | Передний правый фара |
| SB6 | - | - |
| SB7 | 30 A | Вспомогательный гидравлический насос 1 для масла коробки передач |
| SB8 | 40 A | Тормозной сервопривод |
| SB9 | 15 A | Розвежский реле |
| SB10 | 30 A | Устройство управления моторными системами |
| SB11 | - | - |
| SB12 | 15 A / 30 A | Мехатронический блок для коробки передач с двойным сцеплением Автоматическая коробка передач |
| SB13 | 25 A | ABS БД система |
| SB14 | 20 A | Вспомогательный обогревательный блок |
| SB15 | 40 A | ABS БД система |
| SB16 | - | - |
| SB17 | 40 A | Дополнительный элемент обогревательного воздуха (дизельное топливо) |
| SB18 | 40 A | Дополнительный элемент обогревательного воздуха (дизельное топливо) |
| SB19 | - | - |
| SB20 | 15 A | 6.12.1 Устройство управления блокировкой на оси |
| SB21 | 7.5 A | Устройство управления двигателем/двигателем |
| SB22 | 30 A | Запуск |
| SB23 | 15 A | Устройство управления двигателем/двигателем |
| SB24 | 7.5 A / 10 A | вентилятор радиатора Уровень нефти и ее температурный отправитель Активированный соленоидный клапан фильтра древесного угля 1 (бензин, двигатель, природный газ) Регулятор выхлопа качающегося клапана 1 (бензин, двигатель, природный газ) Регулирующий клапан кашеуфта 1 (бензин, двигатель, природный газ) Клапан для ограничения давления масла (бензин, двигатель, природный газ) Регулятор поршня (бензин, двигатель, природный газ) Регулирующий клапан давления топлива (дизельное топливо) Реле для системы измерения агентов (дизельное топливо) Автоматическая система контроля за периодом светооблучения (дизельное топливо) Стартер-заменитель (модели с системой 48 В) Впускной кадр для цилиндра 2 (1,5л бензина) Выхлопный привод выхлопа для баллона 2 (1,5л бензина) Впускной кадр для цилиндра 3 (1,5л бензина) Выхлопный привод выхлопа для баллона 3 (1,5л бензина) Датчик давления в газовом баке (двигатель, работающий на природном газе) Реле для запорных клапанов (двигателя, работающего на природном газе) |
| SB25 | 10 A | Газовый клапан 1 (двигатель, работающий на природном газе) Газовый клапан 2 (двигатель, работающий на природном газе) Газовый клапан 3 (двигатель, работающий на природном газе) Газовый клапан 4 (двигатель, работающий на природном газе) |
| SB26 | 10 A | Элемент отопления для картерного дыхательного аппарата (дизельное топливо) Клапан для регулирования давления масла (дизельное топливо) Привод для регулирования температуры двигателя (дизельное топливо) Регулирующий клапан охлаждения (дизельное топливо) Регулятор поршня (дизельный) Насос циркуляции охлаждающей жидкости (2,0л бензин) Насос для охлаждения воздушного заряда (бензин, двигатель, природный газ) Вспомогательный насос для отопления (дизельное топливо) |
| SB27 | 10 A / 15 A | Датчик твердых частиц (дизельное топливо) Пробоотборник для лямбды 1 после каталитического нейтрализатора (бензин) Пробоотборник для лямбды 1 перед каталитическим нейтрализатором (бензином) Устройство контроля для отправителя NOx (дизельное топливо) Контрольный блок 2 для отправителя NOx (дизельное топливо) блок управления 3 для отправителя NOx (дизельное топливо) Устройство управления 1 для датчика твердых частиц (дизельного топлива) |
| SB28 | 20 A | 1 с фазой выпуска (1,5 л бензин, 1,4л бензин) 6.7.5.5 Крутящий элемент зажигания 2 с выходным уровнем (1,5 л бензин, 1,4 л бензин) 3 с фазой подачи зажигания (1,5 л бензин, 1,4л бензин) 4 с фазой подачи зажигания (1,5 л бензин, 1,4л бензин) Приводимый кресел соленоидного клапана 1 фильтра древесного угля (1,4л бензина) Регулятор впускного кадра 1 (1,4л бензина) Регулятор камеры выпуска 1 (1,4л бензина) Клапан для регулирования давления масла (1,4л бензина) |
| SB29 | 15 A / 20 A | Устройство управления топливными насосами |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | - | - |
| R1 | Главное реле | |
| R2 | Высокотемпературная реле (дизельное топливо) | |
| R3 | Розвежский реле | |
| R4 | & Стартер 1 | |
| R5 | " Стартер " 2 | |
| R6 | Реле для запорных клапанов газа (привод природного газа) Реле подачи тока в элемент двигателя (2,0л бензиновый двигатель) |
|
| R7 | Автоматический блок управления периодом светоотражения | |
| R8 | Реле с низкой теплоотдачей |

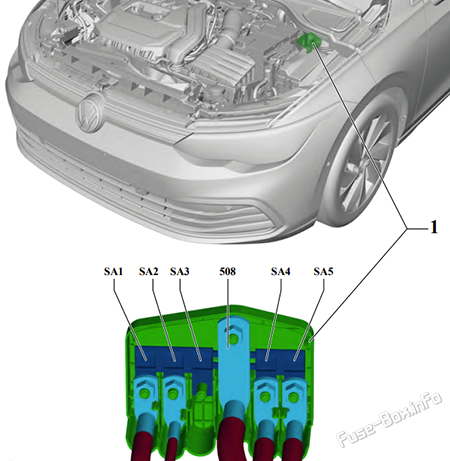

Силовые предохранители (держатель A -SA-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 150 A | В. Владелец взрывателя |
| SA2 | 50 A | вентилятор радиатора |
| SA3 | - | - |
| 508 | Аккумуляторная батарея | |
| SA4 | 125 A | Влагоноситель C |
| SA5 | 125 A | Влагоноситель C |
