Предохранители и реле Volkswagen ID.4 / ID.5 (2020-2022)

Схемы относятся к указанным годам и вариантам Volkswagen ID.4 / ID.5 (2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.

Электрические кроссоверы Volkswagen ID.4 / ID.5 выпускаются с 2020 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Volkswagen ID.4 & ID.5 2020, 2021 и 2022 годов, сведения о расположении блоков предохранителей и назначении каждого предохранителя и реле.

Схема предохранителей VW ID.4 & VW ID.5

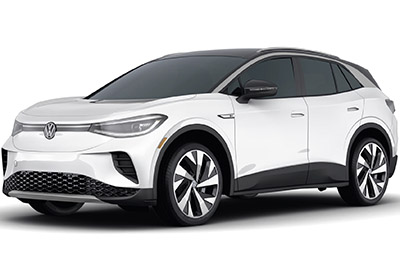

Volkswagen ID.4 (2020-2022)

Блок предохранителей в салоне (панель C -SC-)

Расположение блока предохранителей

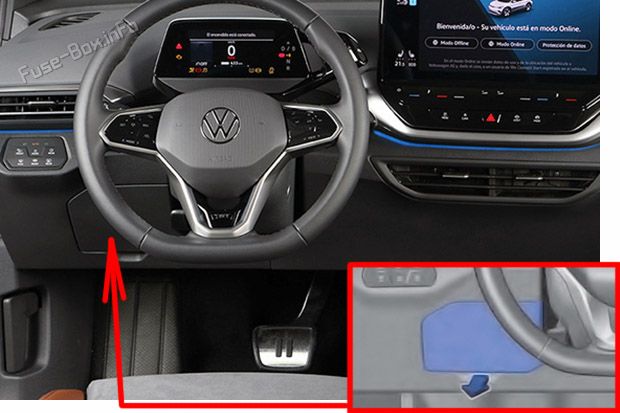

Автомобиль с левым рулем: Потяните крышку в направлении стрелки и снимите ее.Расположение предохранителей в салоне (левый руль): Volkswagen ID.4 & ID.5 (2020-2022)

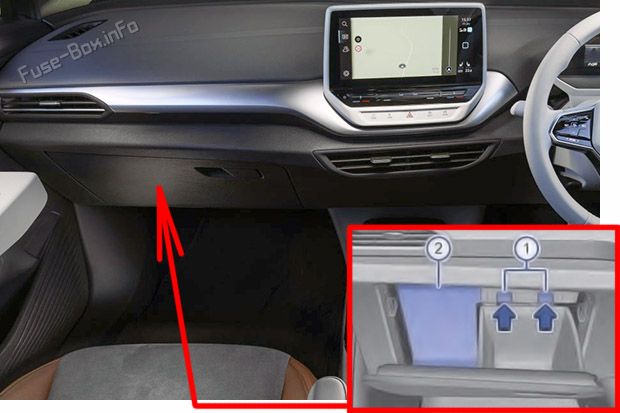

Автомобиль с правым рулем: Откройте перчаточный ящик и при необходимости освободите его. Возьмитесь сбоку за крышку и вытяните ее назад (2).Расположение предохранителей в салоне (правый руль): Volkswagen ID.4 & ID.5 (2020-2022)

Схема блока предохранителей

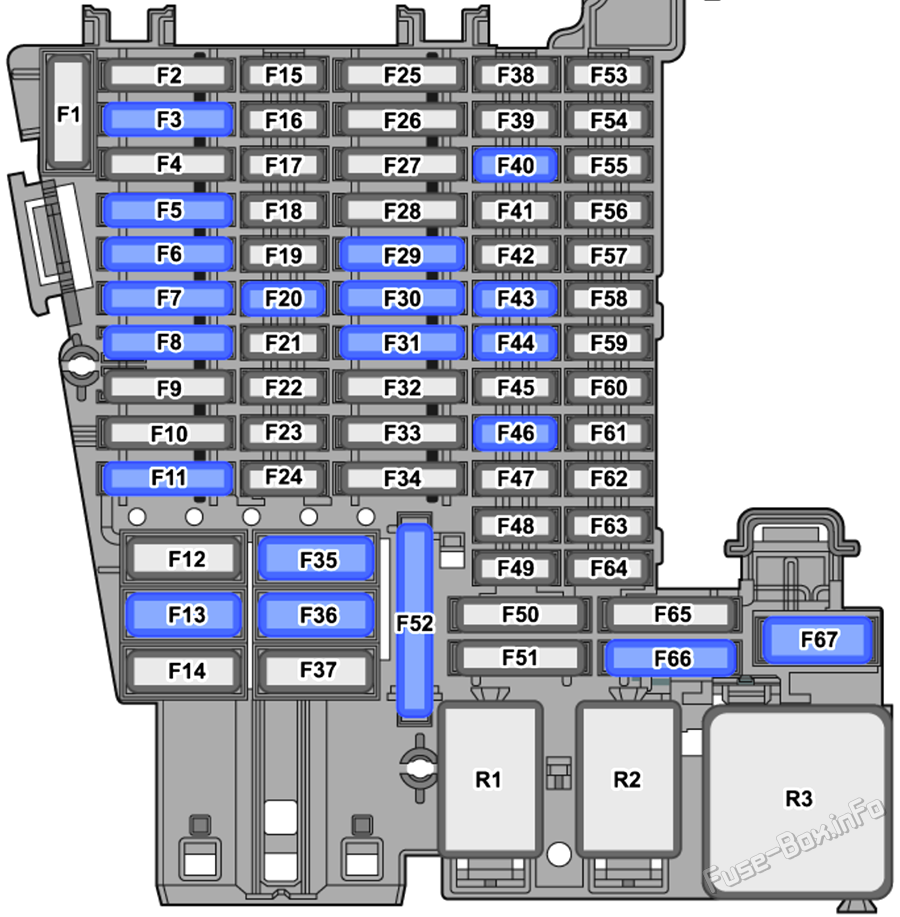

Схема блока предохранителей панели приборов: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)

Назначение предохранителей в блоке предохранителей панели приборов
№НоминалФункция/компонент
SC1--
SC215AБлок управления подушками безопасности
SC325AБлок управления системой распознавания прицепа
SC47.5AПередняя камера для систем помощи водителю
SC525AБортовой блок управления снабжением (левое внешнее освещение)
SC630AБортовой блок управления снабжением (внутреннее освещение)
SC730AБлок управления отопителем и кондиционером (подогрев сидений)
SC815AБлок управления сдвижной крышей
SC930AБлок управления дверью водителя (для леворульных автомобилей)
Блок управления передней пассажирской дверью (для праворульных автомобилей)
Блок управления задней левой дверью (для леворульных автомобилей)
Блок управления задней правой дверью
SC1010AЛевый задний фонарь
Центральный задний фонарь
SC1115AБлок управления системой распознавания прицепа
SC12--
SC1340 AБортовой блок управления снабжением (центральная блокировка)
SC1430AБлок управления цифровой аудиосистемой
SC15--
SC16--
SC175AБлок управления системой парковки
Блок управления системой удержания в полосе
Блок управления системой удержания в полосе 2
SC185AБлок управления электронной блокировкой рулевой колонки
Блок управления открыванием двери багажника
Интерфейс системы доступа и запуска
Блок управления 2 противоугонной системы
Блок управления 3 противоугонной системы
Блок управления 4 противоугонной системы
Блок управления 5 противоугонной системы
Блок управления системой доступа и запуска с мобильным ключом
Модуль звукового генератора 2
SC195AБлок управления модулем экстренного вызова и связи
Комбинация приборов / дисплей водителя
SC207.5A/10AТелефонный интерфейс
Блок управления системой связи и приема
USB-разъем 1
SC217.5AРучка двери багажника
Блок управления камерой кругового обзора
SC2210AБлок управления приводом
SC235AБлок управления доступом к Интернету
SC2410AПравый задний фонарь
Центральный задний фонарь
SC2525AПередний левый натяжитель ремня безопасности
SC2630AБлок управления дверью водителя (для праворульных автомобилей)
Блок управления передней пассажирской дверью (для леворульных автомобилей)
Блок управления задней левой дверью (для праворульных автомобилей)
Блок управления задней правой дверью (для леворульных автомобилей)
SC2725AПередний правый натяжитель ремня безопасности
SC2810AБлок управления аккумуляторной батареей
Разъем высоковольтной системы
SC2915AБлок управления системой распознавания прицепа
SC3025A/20AКонтрольный блок 1 для информационной электроники
SC3125AБлок управления системой распознавания прицепа
SC3225AБортовой блок управления снабжением (правое внешнее освещение)
SC33--
SC3415AУстройство управления системой отопления и кондиционирования воздуха
SC35--
SC3640AБлок управления вентилятором приточного воздуха
SC3730AБлок управления крышкой багажника
SC387.5AБлок управления передним левым сиденьем с функцией массажа
Блок управления передним правым сиденьем с функцией массажа
SC3915AБлок управления электроникой рулевой колонки
SC407.5A/10AТревожный сигнал
SC415AДиагностический интерфейс шин данных
SC42--
SC437.5AПанель управления и индикации заднего климат-контроля
Датчик концентрации CO2 в салоне
Датчик температуры воздуха в салоне
Обогрев заднего стекла
SC447.5AБлок управления стеклоподъемником в двери водителя
Диагностический интерфейс
Переключатель света (ближний свет)
Датчик дождя и света
Фоновая подсветка
Подсветка ID.
SC455AБлок управления электроникой рулевой колонки
SC467.5A/10AПроекционный дисплей и блок управления передней индикацией
Блок управления передачей данных
SC4710AЭлектронный блок управления амортизаторами
SC487.5A/10AUSB-зарядный разъем 1
SC49--
SC50--
SC51--
SC5220A12 В розетка 3
SC53--
SC54--
SC55--
SC56--
SC57--
SC587.5AБлок управления системой доступа и запуска с мобильным ключом
SC597.5AБлок распознавания занятости сиденья
Реле розеток
Автоматически затемняемое внутреннее зеркало
SC607.5AДиагностический интерфейс
SC615AСиловая электроника и блок управления электроприводом
Силовая электроника электропривода 2
SC62--
SC63--
SC64--
SC65--
SC6615AЭлектродвигатель очистителя заднего стекла
SC6730AFM-фильтр в положительном проводе
Отопление заднего окна
R1Реле розеток
R2Клемма 15, питание управляющей электроники
R3Обогрев заднего стекла

Отдельные предохранители

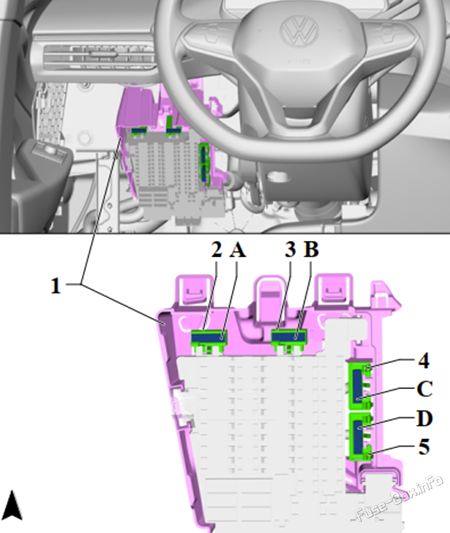

Отдельные предохранители: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)

№НоминалФункция/компонент
A30AПотенциометр тормозов электрического прицепа (для рынка США)
B--
C15AБлок регулировки сиденья водителя
D15AБлок регулировки переднего сиденья

Передний блок предохранителей

Расположение блока предохранителей

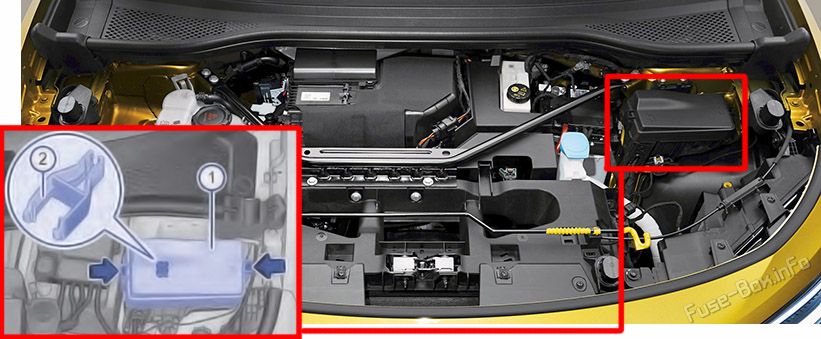

Расположение предохранителей в переднем отсеке: Volkswagen ID.4 & ID.5 (2020-2022)

  1. Откройте капот;
  2. Нажмите фиксатор в направлении стрелки, чтобы открыть крышку блока предохранителей (1);
  3. Поднимите крышку.

Схема блока предохранителей (панель B -SB-)

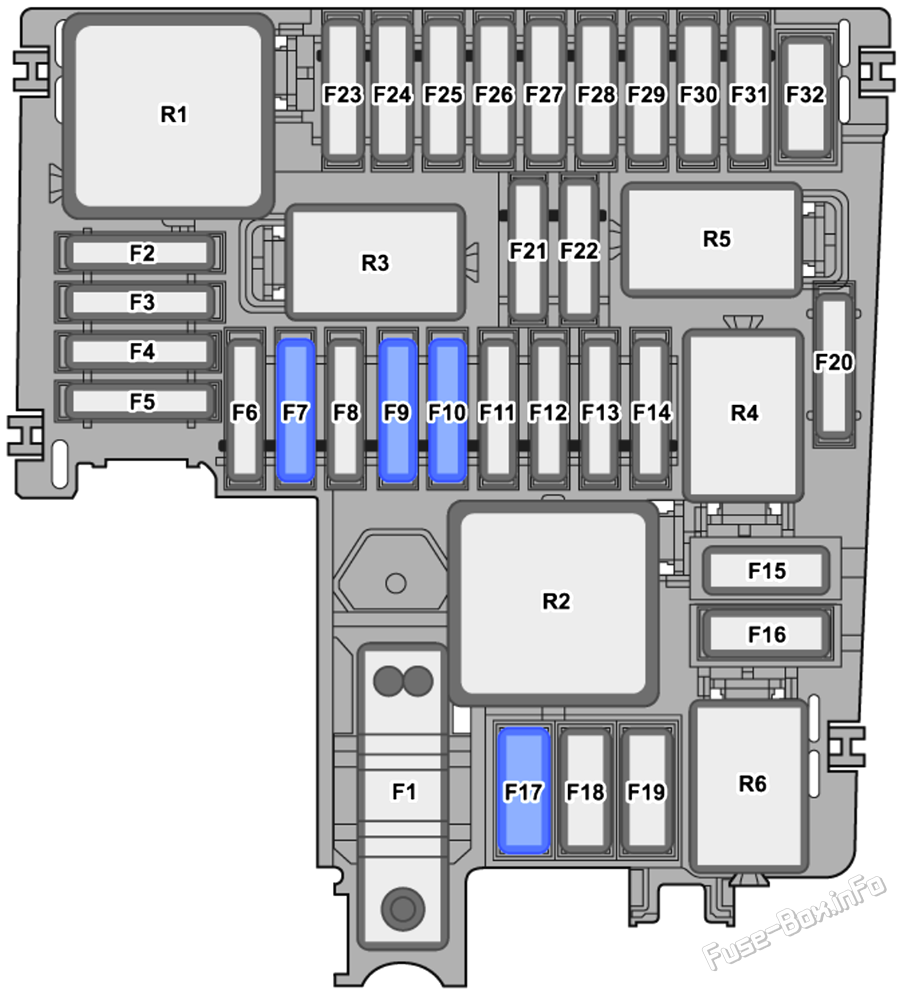

Схема блока предохранителей под капотом: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)

Назначение предохранителей в переднем блоке предохранителей
№НоминалФункция/компонент
F1--
F27.5AБлок управления ABS/ESC
F310AЗарядный блок 1 для высоковольтной батареи
Силовая электроника и блок управления электроприводом
Силовая электроника электропривода 2
F430AЛевая передняя фара
F530AПравая передняя фара
F67.5AБлок адаптивного круиз-контроля
F730AПередний правый стеклоочиститель
F8--
F915AБортовой блок управления сетью (звуковой сигнал)
F1030AБлок управления моторным отсеком
Передний левый стеклоочиститель
F117.5AРеле системы кондиционирования воздуха
F127.5AМодуль звукового генератора двигателя 1
F1325AБлок управления ABS/ESC
F14--
F1540AБлок управления ABS/ESC
F1650AВентилятор радиатора
F1740AПодогреваемое ветровое стекло
F18--
F19--
F20--
F21--
F22--
F2310AБлок управления приводом
F245AВентилятор радиатора
F2510AНасос охлаждения высоковольтной батареи
PTC-элемент отопителя 3
F2610AНасос охлаждения низкотемпературного контура
Привод заслонки теплообменника
F27--
F28--
F29--
F30--
F31--
F3250AТормозной сервопривод
R1Главное реле
R2Реле обогрева ветрового стекла
R3Разгрузочное реле
R4-
R5-
R6Реле системы кондиционирования воздуха

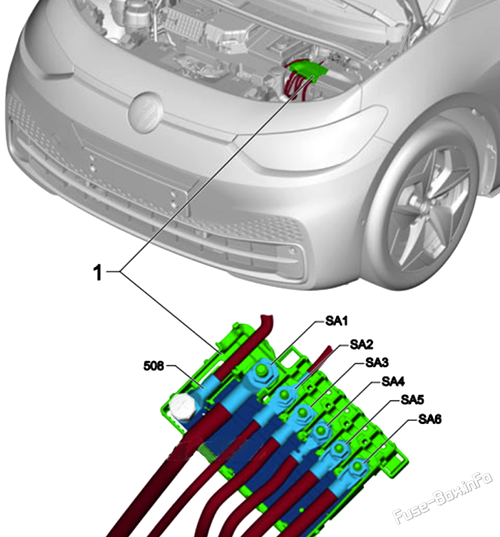

Высокотоковые предохранители (панель A -SA-)

Высокотоковые предохранители: Volkswagen ID.4 & ID.5 (2020, 2021, 2022)

№НоминалФункция/компонент
508-Аккумуляторная батарея
SA1350AПреобразователь напряжения
SA280AБлок управления системой контроля аккумуляторной батареи
Блок управления рулевым приводом
SA3100AПредохранитель C
SA4100AПредохранитель C
SA5--
SA6125AБлок предохранителей B
