Предохранители и реле Volkswagen ID.7 (2023-2024)

Схемы относятся к указанным годам и вариантам Volkswagen ID.7 (2023-2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.



Электрический лифтбек Volkswagen ID.7 выпускается с 2023 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей для Volkswagen ID.7 2023 и 2024, сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.

Схема предохранителей VW ID.7

Volkswagen ID.7 (2023-2024)

Блок предохранителей в салоне

Расположение блока предохранителей

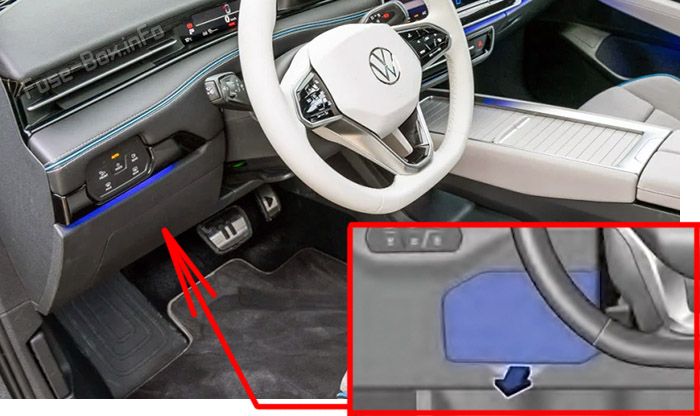

Автомобиль с левым рулем: Потяните крышку вверх и снимите ее в направлении стрелки.Расположение предохранителей в салоне (LHD): Volkswagen ID.7 (2023-2024)

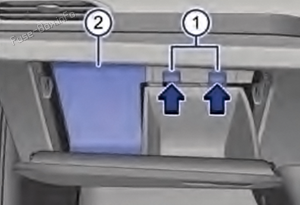

Автомобиль с правым рулем: Откройте перчаточный ящик и при необходимости освободите его. Возьмитесь за крышку сбоку и вытяните ее назад (2).Расположение предохранителей в салоне (RHD): Volkswagen ID.7 (2023-2024)

Схема блока предохранителей (панель C -SC-)

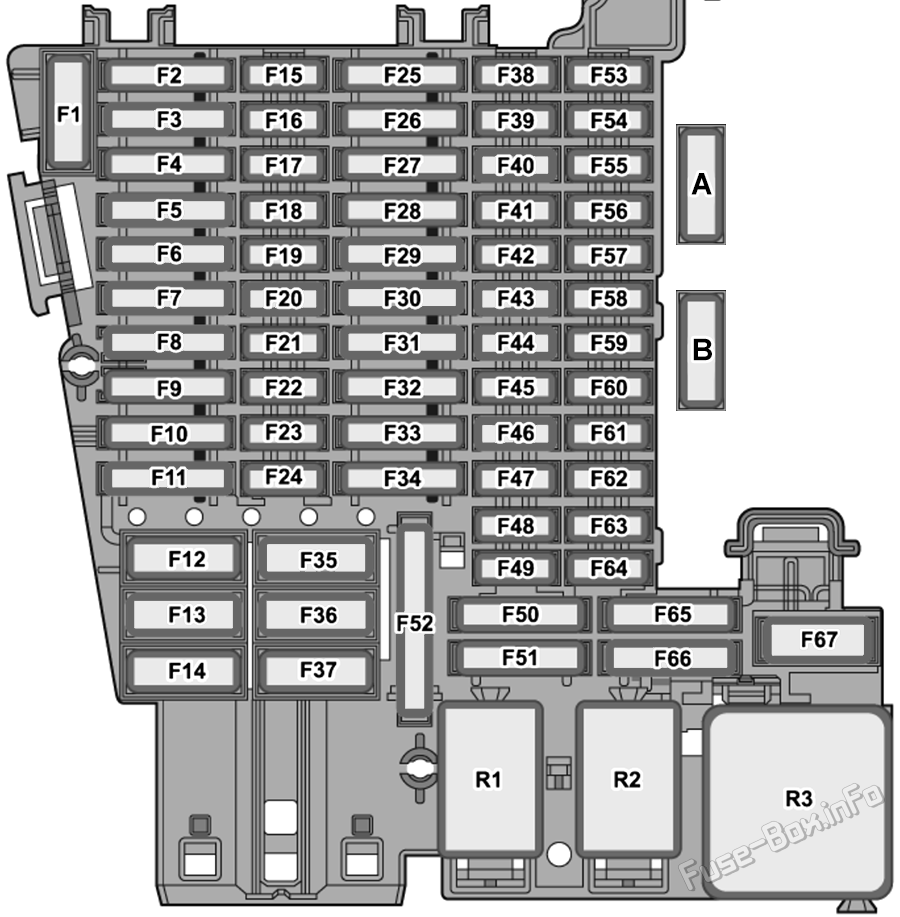

Схема блока предохранителей панели приборов: Volkswagen ID.7 (2023-2024)

Назначение предохранителей в блоке предохранителей панели приборов
№НоминалНазначение/компонент
F1--
F215AБлок управления подушками безопасности
F325AБлок управления распознаванием прицепа
F47.5AПередняя камера для систем помощи водителю
F525AБлок управления бортовой сетью
F630AБлок управления бортовой сетью
F730AБлок управления климатической системой
F810AБлок управления 1 для электрически изменяющегося стекла
Регулятор системы крыши
F930AУстройство управления дверью водителя (LHD)
Устройство управления передней дверью для пассажиров (RHD)
6.11.1 Устройство управления задней боковой дверью водителя (LHD)
Устройство управления задней дверью для пассажиров (RHD)
F105AЛевый задний фонарь
Центральный задний фонарь
F1115AБлок управления распознаванием прицепа
F12--
F1340AБлок управления бортовой сетью
F1440AБлок управления цифровой аудиосистемой
F15--
F16--
F175AБлок управления системой парковки
Регулятор для изменения полосы движения
Регулятор для изменения полосы движения 2
F185AБлок управления системой доступа и запуска
Устройство управления для электронного блокировки рулевой колонки
Устройство управления открыванием задней крышки
Контрольный блок 2 для защиты взлома
Контрольный блок 3 для защиты взлома
Контрольный блок 4 для защиты взлома
Контрольный блок 5 для защиты взлома
F195AИнтерфейс навигационной системы
Комбинация приборов с дисплеем системы информации для водителя
F207.5AЗарядный блок 1 для мобильных устройств
Антенный усилитель мобильной связи
USB-разъём 1
F217.5AКонтрольное устройство для камеры наблюдения над уровнем моря
F225AБлок управления электроприводом
F235AБлок управления доступом в интернет
F245AЛегкое скопление правой хвостовой части
Центральный задний фонарь
F2525AПередний левый ремень безопасности
F2630AУстройство управления дверью водителя (RHD)
Устройство управления передней дверью для пассажиров (LHD)
6.11.1 Устройство управления задней боковой дверью водителя (RHD)
Устройство управления задней дверью для пассажиров (LHD)
F2725AПравый передний ремень безопасности
F2810AБлок управления аккумуляторной батареей
Разъединитель высоковольтной системы
Кабельное соединение системы экстренного вызова
F2915AБлок управления распознаванием прицепа
F3025AБлок управления информационно-развлекательной системой 1
F3125AБлок управления распознаванием прицепа
F3225AБлок управления бортовой сетью
F33--
F3415AБлок управления климатической системой
F3540AЭксплуатация и дисплей для системы кондиционирования заднего воздуха
F36--
F3730AЗадний блок управления крышкой
F385AКлапан клапана 1 на сиденье водителя
Клапан клапана 2 на сиденье водителя
Клапан клапана 1 на переднем пассажирском сиденье
Клапан клапана 2 на переднем пассажирском сиденье
F3910AГруппа контроля электроники рулевой колонки
F407.5AТревожный сигнал
F415AДиагностический интерфейс для автобусных автобусов
F42--
F431AЭксплуатация и дисплей для системы кондиционирования заднего воздуха
Сенсор для внутренней концентрации диоксида углерода
Датчик внутренней температуры транспортного средства
Подогреваемое заднее окно
F447.5AВыключатель аварийного сигнала
Датчик дождя и света
Датчик сигнализации против угона
Модуль переключателя центра в тире панеи
6.7.6.6.6 Рабочее устройство для регулятора окон в двери водителя
Рабочий блок для освещения
Динамическая световая полоса 3 для информации
Диагностическая связь
Модуль передней крыши
F455AГруппа контроля электроники рулевой колонки
F467.5AУстройство для отображения передней информации и блок управления оперативной единицей
Контрольный блок для передачи данных
F477.5AЭлектронный блок управления демпферами
F48--
F49--
F50--
F51--
F5215A12 В Сокет 3
F53--
F54--
F55--
F56--
F57--
F587.5AВентилятор спинки сиденья 1
Вентилятор подушки переднего правого сиденья 1
Вентилятор регулировки глубины переднего правого сиденья
F597.5AПерезагрузка розеток
Автоматическое внутреннее зеркало против ослепления
F6010AДиагностическая связь
F615AЭлектроника питания и управления для электропривода
F62--
F637.5AВентилятор передней спинки сиденья 1
Вентилятор подушки 1 переднего левого сиденья
Вентилятор регулировки глубины переднего левого сиденья
F64--
F65--
F66--
F6725AЧастота модуляции (FM) фильтр частоты в положительном проводе
A7.7.5 Термический предохранитель, предназначенный для регулировки сиденья водителя 1
BТермический предохранитель 1
R1Реле с розетками
R2Терминал 15 ЭВМ-питание напряжения
R3Подогреваемое заднее окно

Передний блок предохранителей

Расположение блока предохранителей

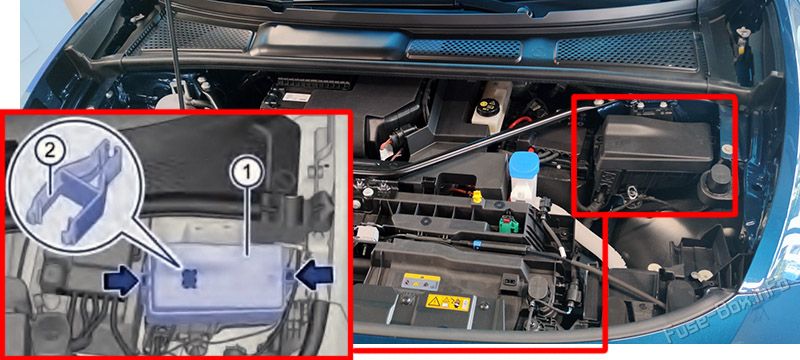

Нажмите фиксатор в направлении стрелки, чтобы открыть крышку блока предохранителей.Расположение предохранителей в переднем отсеке: Volkswagen ID.7 (2023-2024)

Схема блока предохранителей (панель B -SB-)

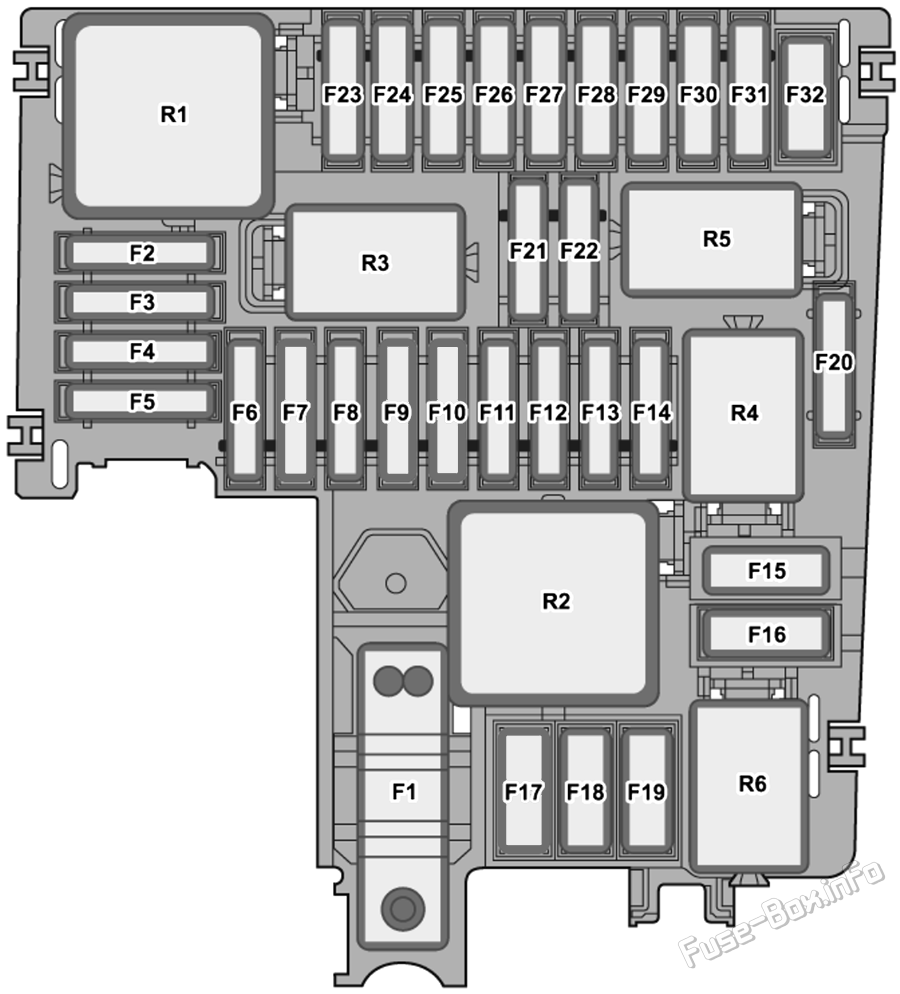

Схема блока предохранителей под капотом: Volkswagen ID.7 (2023-2024)

Назначение предохранителей в переднем блоке предохранителей
№НоминалНазначение/компонент
F1--
F27.5AABS БД система
F315AПреобразователь напряжения
Зарядный блок 1 для высоковольтной батареи
Электроника питания и управления для электропривода
F430AЛобовой левый фара
F530AПередний правый фара
F65AАдаптивное подразделение круизного контроля
F730AДвигатель для стеклоочистителя передней части пассажирского стекла
F830AУстройство управления свежими воздуходувками
F915AГорящий или двутонный рог
Реле
Блок управления бортовой сетью
F1030AДвигатель бокового стеклоочистителя
F117.5AРеле системы кондиционирования воздуха
F127.5AМодуль звукового генератора двигателя 1
F1325AABS БД система
F14--
F1540AABS БД система
F1650Aвентилятор радиатора
F1730AПодогреваемое ветровое стекло
F1830AПодогреваемое ветровое стекло
F19--
F20--
F21--
F22--
F235AБлок управления электроприводом
F245Aвентилятор радиатора
F2515AНасос охлаждения для высоковольтной батареи
PTC элемент обогревательного оборудования 3
F2615AНасос охлаждения для низкотемпературной цепи
Исполнительный электродвигатель заслонок охлаждения
F27--
F28--
F29--
F30--
F31--
F3250AТормозной сервопривод
R1Исполнительный электродвигатель заслонок охлаждения
R2Исполнительный электродвигатель заслонок охлаждения
R3Исполнительный электродвигатель заслонок охлаждения
R4-
R5-
R6Исполнительный электродвигатель заслонок охлаждения

Высоковольтные предохранители (предохранитель A -SA-)

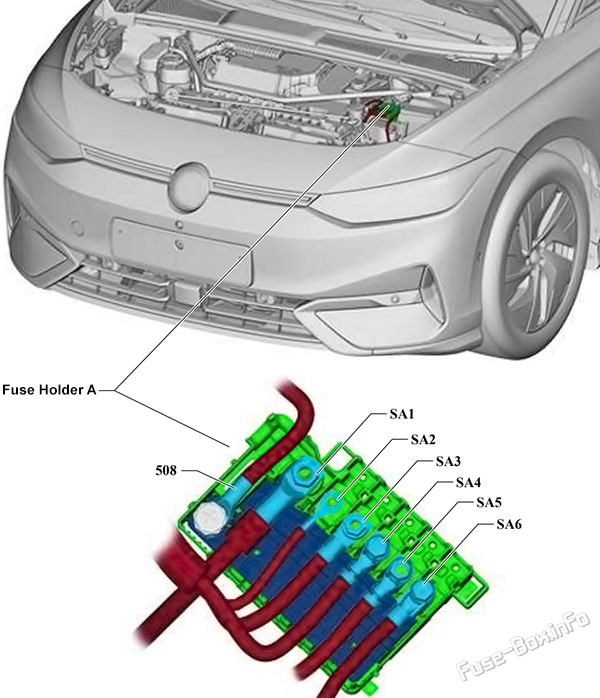

Высоковольтные предохранители: Volkswagen ID.7 (2023-2024)

№НоминалНазначение/компонент
508-Батарея (подсоединение с протектором (30), на E-box)
SA1350AПреобразователь напряжения
SA280AКонтрольный блок контрольно-измерительной аппаратуры аккумуляторных батарей
6.7.8 Устройство управления рулевым управлением с механическим приводом
SA3100AВладелец взрывателя C (Группа по конструкции)
SA4100AВладелец взрывателя C (Группа по конструкции)
SA5-
SA6125AВ (передняя композиция)

Дополнительная информация: Volkswagen ID.7 (2023-2024)

Предохранители и реле volkswagen id 7 2023 2024: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
