Предохранители и реле Volkswagen ID. Buzz (2022-2023)
Схемы относятся к указанным годам и вариантам Volkswagen ID. Buzz (2022-2023). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье представлены схемы блоков предохранителей Volkswagen ID. Buzz 2022 и 2023 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей VW ID. Buzz
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

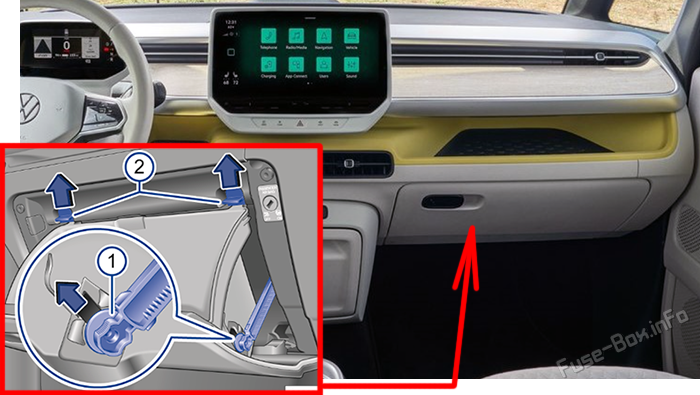

Автомобили с левым рулем:
- Откройте перчаточный ящик и при необходимости освободите его.
- Потяните ограничитель (1) на себя и извлеките его.
- Одновременно нажмите фиксатор вверх по направлению стрелки и полностью опустите перчаточный ящик (2).

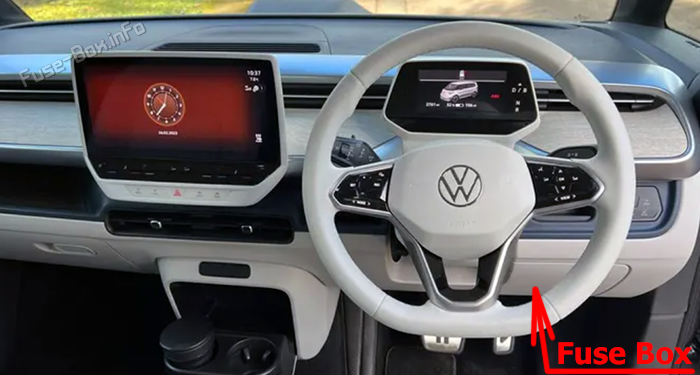

Автомобили с правым рулем:
Снимите крышку справа от рулевой колонки.

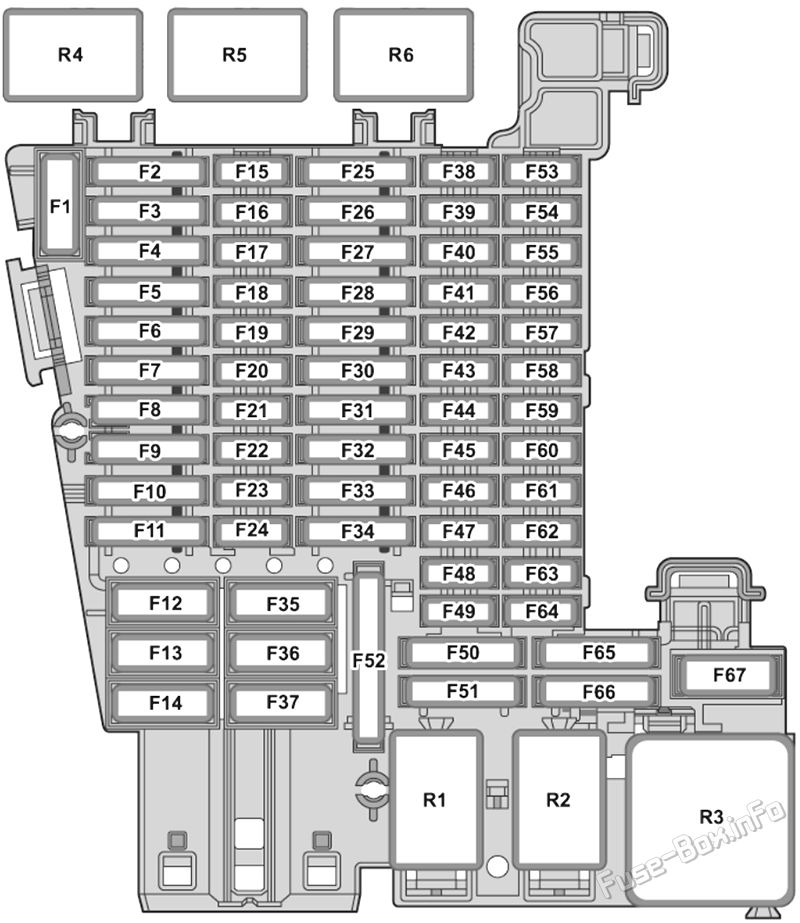

Схема блока предохранителей (-SC-)
| № | Номинал | Назначение |
|---|---|---|
| SC1 | 60A | Вакуумный усилитель тормозов |
| SC2 | 15A | Блок управления подушками безопасности |
| SC3 | 25A | Блок управления бортовой сетью |
| SC4 | 30A | Левый передний стеклоочиститель |
| SC5 | 30A | Правый передний стеклоочиститель |
| SC6 | 25A | Блок управления бортовой сетью |
| SC7 | 30A | Блок управления системой отопления и кондиционирования |
| SC8 | 20A | Розетка 12 В (пассажирская версия) Розетка 12 В 4 (грузовая версия) |
| SC9 | 30A | Блок управления дверью водителя (LHD) Блок управления передней пассажирской дверью (RHD) |
| SC10 | 25A | Левая передняя фара |
| SC11 | 25A | Правая передняя фара |
| SC12 | 40A | Реле обогрева ветрового стекла Обогрев ветрового стекла Левый контур обогрева |
| SC13 | 40A | Блок управления бортовой сетью |
| SC14 | 50A | Блок ABS |
| SC15 | - | - |
| SC16 | - | - |
| SC17 | 20A | Прикуриватель, розетки |
| SC18 | 10A | Звуковой сигнал охранной системы |
| SC19 | 5A | Блок модуля экстренного вызова и связи Блок индикации системы информации для водителя Зарядный модуль 1 для мобильных устройств Усилитель сигнала мобильной связи |
| SC20 | 7.5A | Модуль переключателей в центральной панели 6.7.6.6.6 Блок управления стеклоподъемником в двери водителя Блок управления освещением Датчик системы кондиционирования Датчик дождя и света Датчик противоугонной сигнализации Динамическая световая полоса 3 в панели приборов Диагностический интерфейс Модуль передней части крыши |
| SC21 | 7.5A | Блок управления доступом в интернет |
| SC22 | 10A | Блок управления электроприводом |
| SC23 | 7.5A | Блок адаптивного круиз-контроля |
| SC24 | 7.5A/10A | USB (для PR №U9C) USB (для PR №U9E/U9G/A8B/A8C/A9Q) Зарядный USB-разъем 3 (PR №U9E/U9G/A8B/A8C/A9Q) |
| SC25 | 30A | Левый передний ремень безопасности, преднатяжитель (LHD) Правый передний ремень безопасности, преднатяжитель (RHD) |
| SC26 | 30A | Блок управления бортовой сетью |
| SC27 | 30A | Правый передний ремень безопасности, преднатяжитель (LHD) Левый передний ремень безопасности, преднатяжитель (RHD) |
| SC28 | - | - |
| SC29 | 30A | Блок управления приточным вентилятором |
| SC30 | 30A | Блок управления информационной электроникой 1 |
| SC31 | 30A | Блок ABS |
| SC32 | 30A | Блок управления передней пассажирской дверью (LHD) Блок управления дверью водителя (RHD) |
| SC33 | - | - |
| SC34 | 15A | Блок управления системой отопления и кондиционирования |
| SC35 | 40A | Реле обогрева ветрового стекла 2 Обогрев ветрового стекла Правый контур обогрева |
| SC36 | 40A | Преобразователь DC/AC с розеткой, 12V - 230V |
| SC37 | 50A | Вентилятор радиатора Точка подключения низковольтной системы электропитания, положительная клемма |
| SC38 | 7.5A | Блок управления массажем левого переднего сиденья Блок управления массажем правого переднего сиденья |
| SC39 | 15A | Блок управления электроникой рулевой колонки Обогрев рулевого колеса |
| SC40 | 7.5A | Противоугонная сигнализация Блок управления электронным замком рулевой колонки Блок системы доступа и запуска Блок защиты от угона 2 Блок защиты от угона 3 |
| SC41 | 7.5A | Диагностический интерфейс шин данных |
| SC42 | 15A | Реле звукового сигнала Левый звуковой сигнал |
| SC43 | 7.5A | Блок ABS Главное реле |
| SC44 | 7.5A | Передняя камера систем помощи водителю |
| SC45 | 7.5A | Блок управления электроникой рулевой колонки |
| SC46 | 7.5A | Блок управления передним информационным дисплеем и панелью управления |
| SC47 | 10A | Модуль генератора звука движения 1 |
| SC48 | - | - |
| SC49 | 10A | Блок управления электроприводом |
| SC50 | 7.5A | Вентилятор радиатора |
| SC51 | 10A | Нагревательный элемент PTC 3 Насос охлаждения высоковольтной батареи |
| SC52 | 15A | Электропривод жалюзи радиатора Насос охлаждения низкотемпературного контура |
| SC53 | - | - |
| SC54 | - | - |
| SC55 | - | - |
| SC56 | - | - |
| SC57 | - | - |
| SC58 | - | - |
| SC59 | 7.5A | Автоматически затемняемое салонное зеркало |
| SC60 | 7.5A | Диагностический интерфейс |
| SC61 | 7.5A | Силовая и управляющая электроника электропривода |
| SC62 | 10A | Зарядный USB-разъем 1 Зарядный USB-разъем для 2-го ряда сидений, слева Зарядный USB-разъем для 2-го ряда сидений, справа Зарядный USB-разъем для 3-го ряда сидений, слева Зарядный USB-разъем для 3-го ряда сидений, справа Зарядный USB-разъем в потолочной консоли Зарядный USB-разъем 3 |
| SC63 | - | - |
| SC64 | - | - |
| SC65 | - | - |
| SC66 | 15A | Электродвигатель очистителя заднего стекла Обогрев задних сидений |
| SC67 | - | - |
| R1 | Главное реле | |
| R2 | Питание клеммы 15 | |
| R3 | - | |
| R4 | Реле обогрева ветрового стекла | |
| R5 | Реле обогрева ветрового стекла 2 | |
| R6 | Реле звукового сигнала |

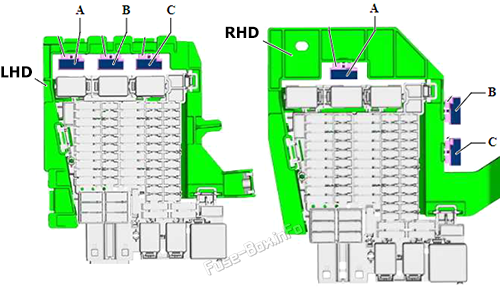

Индивидуальные предохранители
| № | Номинал | Назначение |
|---|---|---|
| A | - | - |
| B | 20A | Регулировка переднего пассажирского сиденья с памятью (-ST1-) |
| C | 20A | Блок регулировки сиденья и рулевой колонки с памятью (-ST2-) |

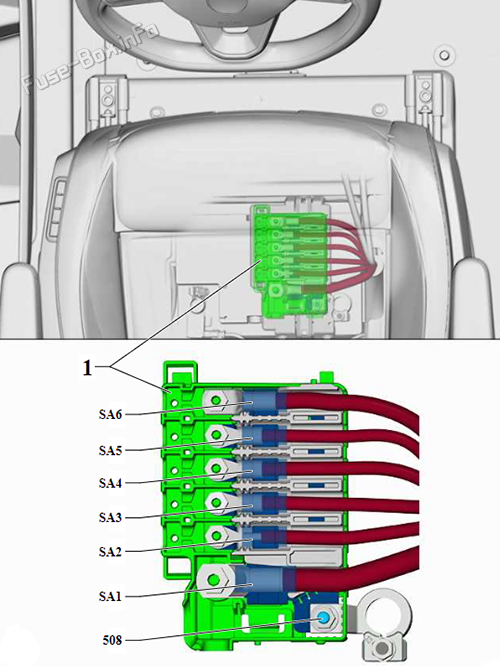

Основные предохранители (-SA-)
| № | Номинал | Назначение |
|---|---|---|
| 508 | - | Аккумуляторная батарея |
| SA1 | 350A | Преобразователь напряжения |
| SA2 | 100A | Блок контроля аккумуляторной батареи 6.7.8 Блок управления рулевым управлением с электромеханическим усилителем |
| SA3 | 100A | Вентилятор D Вентилятор E Предохранитель 4 -ST4- Предохранитель 6 -ST6- |
| SA4 | - | - |
| SA5 | 125A | Вентилятор C |
| SA6 | 125A | Вентилятор C |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

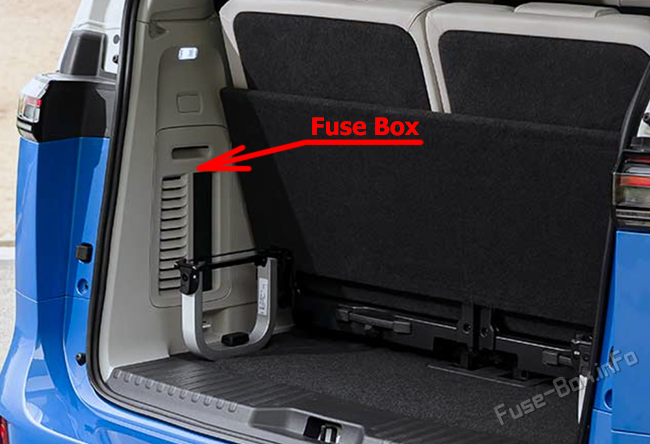

Расположение блока предохранителей
Потяните защелку, снимите крышку и отсоедините сервисную лампу.

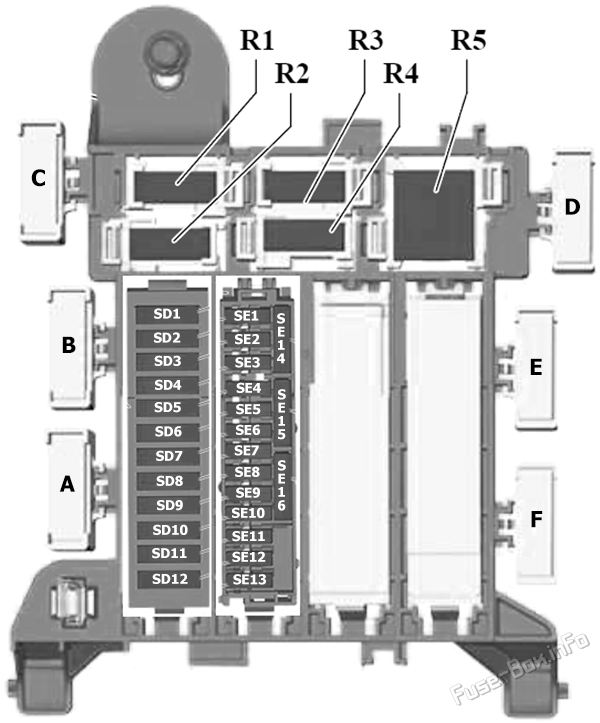

Схема блока предохранителей (-SD-, -SE-)
| № | Номинал | Назначение |
|---|---|---|
| SD1 | 30A | Блок управления распознаванием прицепа |
| SD2 | 7.5A | Левый задний фонарь Центральный задний световой блок Левый стоп-сигнал 2 |
| SD3 | 20A | Блок управления распознаванием прицепа |
| SD4 | - | - |
| SD5 | - | - |
| SD6 | 30A | Обогрев заднего стекла Заднее стекло Фильтр частоты FM в положительном проводе |
| SD7 | 20A | Блок управления распознаванием прицепа |
| SD8 | 30A | Блок управления распознаванием прицепа |
| SD9 | 20A | Розетка 12 В 3 |
| SD10 | - | - |
| SD11 | 15A | Высоковольтная батарея 1 Блок управления аккумуляторной батареей Соединитель высоковольтной системы |
| SD12 | - | - |
| SE1 | 7.5A | Модуль передачи и приема данных 2 Датчик температуры воздуха в салоне Обогрев заднего стекла Блок управления открыванием задней двери Блок защиты от угона 4 Блок защиты от угона 5 |
| SE2 | 7.5A | Правый задний фонарь Центральный задний световой блок Правый стоп-сигнал 2 |
| SE3 | 15A | Реле левой сдвижной двери Задний левый блок управления сдвижной дверью |
| SE4 | - | - |
| SE5 | 7.5A | Блок управления камерой Перезапуск камеры |
| SE6 | - | - |
| SE7 | 15A | Реле правой сдвижной двери Задний блок управления сдвижной дверью |
| SE8 | 7.5A | Реле системы кондиционирования Датчик качества воздуха Компрессор кондиционера |
| SE9 | 10A | Зарядный USB-разъем для 2-го ряда сидений, слева Зарядный USB-разъем для 2-го ряда сидений, справа |
| SE10 | 10A | Зарядный USB-разъем для 3-го ряда сидений, слева Зарядный USB-разъем для 3-го ряда сидений, справа |
| SE11 | 15A | Преобразователь напряжения Зарядный модуль 1 высоковольтной батареи Силовая и управляющая электроника электропривода |
| SE12 | 7.5A | Блок управления парковочной системой Блок контроля перестроения Блок контроля перестроения 2 |
| SE13 | - | - |
| SE14 | - | - |
| SE15 | - | - |
| SE16 | 30A | Задний блок управления крышкой |
| A (ST6) | 40A | ID.BUZZ CARGO: 6.11.1 Блок управления левой задней боковой дверью (LHD) Задний блок управления боковой дверью пассажира (RHD) |
| B (ST4) | 40A | ID.BUZZ CARGO: Блок управления правой задней боковой дверью пассажира (LHD) 6.11.1 Блок управления правой задней боковой дверью водителя (RHD) |
| C | - | - |
| D | - | - |
| E (ST4) | 40A | ID.BUZZ: Блок управления правой задней боковой дверью пассажира (LHD) 6.11.1 Блок управления правой задней боковой дверью водителя (RHD) |
| F (ST6) | 40A | ID.BUZZ: Блок управления левой задней боковой дверью водителя (LHD) Задний блок управления боковой дверью пассажира (RHD) |
| G | - | - |
| R1 | Реле системы кондиционирования | |
| R2 | - | |
| R3 | Реле левой сдвижной двери | |
| R4 | Реле правой сдвижной двери | |
| R5 | Обогрев заднего стекла |
