Предохранители и реле Volkswagen Jetta A4 2000-2005
Схемы относятся к указанным годам и вариантам Volkswagen Jetta A4 2000-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматривается Volkswagen Jetta четвертого поколения (A4, Type 1J), выпускавшийся с 1999 по 2005 год. Здесь вы найдете схемы блоков предохранителей и реле для Volkswagen Jetta 2000, 2001, 2002, 2003, 2004 и 2005 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схемы предохранителей и реле Volkswagen Jetta A4 2000-2005
Содержание
Блок предохранителей в салоне

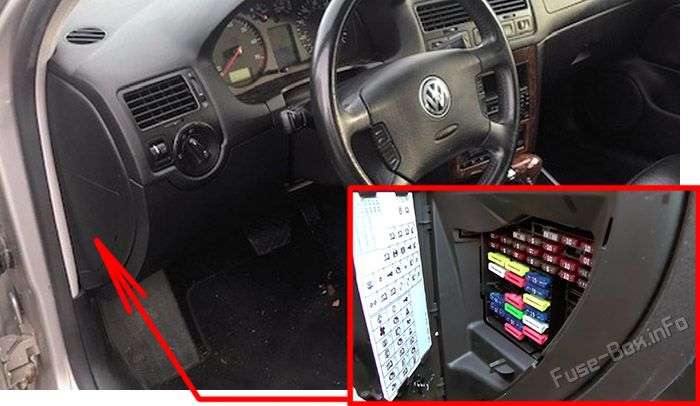

Расположение блока предохранителей
Блок предохранителей расположен за крышкой на левом торце панели приборов.

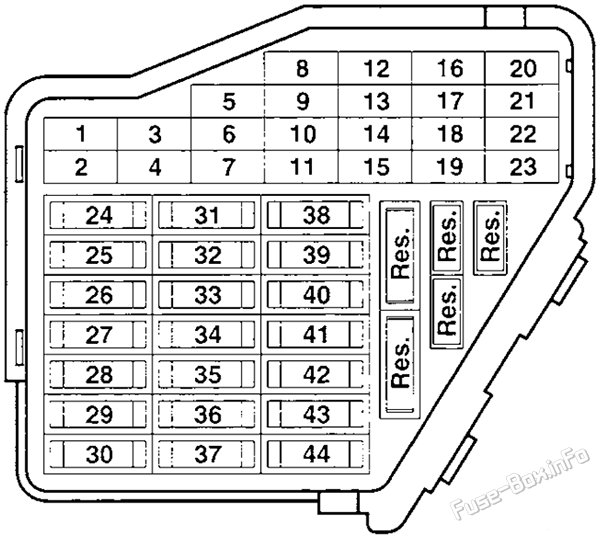

Схема блока предохранителей
| № | А | Описание |
|---|---|---|
| 1 | 10A | Обогреваемые форсунки омывателя, подсветка вещевого ящика, память сиденья |
| 2 | 10A | Указатели поворота |
| 3 | 5A | Реле противотуманных фар, выключатель освещения панели приборов |
| 4 | 5A | Подсветка номерного знака |
| 5 | 7.5A | Система комфорта, круиз-контроль, Climatronic, система A/C, модули управления обогревом сидений, электрохромное зеркало, блок управления и модуль многофункционального рулевого колеса |
| 6 | 5A | Центральный замок |
| 7 | 10A | Фонари заднего хода, датчик скорости автомобиля |
| 8 | - | - |
| 9 | 5A | ABS |
| 10 | 5A/10A | Модуль управления двигателем (ECM) |
| 11 | 5A | Комбинация приборов, соленоид блокировки рычага селектора |
| 12 | 7.5A | B+ для диагностического разъема DLC |
| 13 | 10A | Стоп-сигналы |
| 14 | 10A | Освещение салона, центральный замок |
| 15 | 5A | Комбинация приборов, модуль управления автоматической коробкой передач (TCM) |
| 16 | 10A | Муфта компрессора A/C, насос остаточного охлаждения |
| 17 | - | - |
| 18 | 10A | Правый дальний свет |
| 19 | 10A | Левый дальний свет |
| 20 | 15A | Правый ближний свет |
| 21 | 15A | Левый ближний свет |
| 22 | 5A | Правые стояночные и габаритные огни |
| 23 | 5A | Левые стояночные и габаритные огни |
| 24 | 20A | Передний стеклоочиститель, насос омывателя |
| 25 | 25A | Вентилятор свежего воздуха, Climatronic, A/C |
| 26 | 25A | Обогрев заднего стекла |
| 27 | 15A | Задний стеклоочиститель |
| 28 | 15A | Топливный насос, бензиновый двигатель |
| 29 | 10A/15A | Модуль управления двигателем (ECM) |
| 30 | 20A | Модуль управления люком крыши |
| 31 | 20A | Модуль управления автоматической коробкой передач |
| 32 | 10A/15A | Топливные форсунки (бензин) ECM (дизель) |
| 33 | 20A | Омыватель фар |
| 34 | 10A | Компоненты системы управления двигателем |
| 35 | 30A | Розетка 12V в багажном отделении |
| 36 | 15A | Противотуманные фары |
| 37 | 10A | Клемма 86S радиосистемы, комбинация приборов |
| 38 | 15A | Центральный замок с электростеклоподъемниками, освещение багажника, привод лючка топливного бака, отпирание крышки багажника |
| 39 | 15A | Аварийная световая сигнализация |
| 40 | 20A | Двухтональный звуковой сигнал |
| 41 | 15A | Прикуриватель |
| 42 | 25A | Радиосистема |
| 43 | 10A | Компоненты системы управления двигателем |
| 44 | 15A | Обогрев сидений |

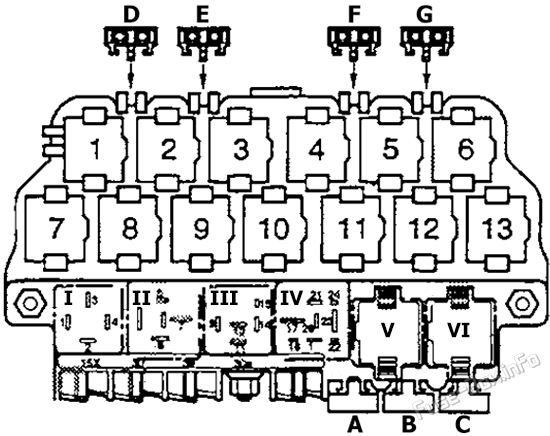

Реле
Панель реле расположена под левой стороной панели приборов.
| № | А | Описание |
|---|---|---|
| I | Реле двухтонального звукового сигнала | |
| II | Реле разгрузки контакта X | |
| III | - | |
| IV | Реле топливного насоса | |
| V, VI | Прерывистое реле очистителя/омывателя | |
| 1 | - | |
| 2 | Реле дистанционного отпирания крышки багажника | |
| 3 | Реле блокировки стартера противоугонной системы (выключатель педали сцепления) | |
| 4 | Реле противотуманных фар | |
| 5 | Реле многофункционального рулевого колеса | |
| 6 | Реле многофункционального рулевого колеса | |
| 7 | Дневные ходовые огни (с апреля 1999 года) | |
| 8 | Дневные ходовые огни (до марта 1999 года) | |
| 9 | - | |
| 10 | Реле люка в крыше | |
| 11 | Реле блокировки запуска в положениях P/N | |
| 12 | Питание клеммы 30b, B+ | |
| 13 | - | |
| A | Автоматический выключатель электропривода сиденья | |
| B | - | |
| C | Электростеклоподъемники, центральный замок, обогрев наружных зеркал | |
| D | - | |
| E | - | |
| F | 15A | Центральный замок, противоугонная сигнализация |
| G | 15A | Центральный замок, противоугонная сигнализация |
Блок предохранителей в моторном отсеке

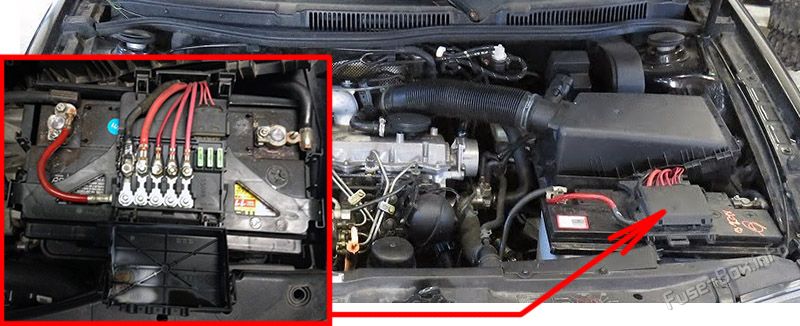

Расположение блока предохранителей
Основной блок предохранителей расположен сверху на аккумуляторной батарее в моторном отсеке. В нем установлены мощные предохранители для высоконагруженных электрических цепей. Чтобы получить доступ к предохранителям, нажмите фиксаторы пластиковой крышки и поднимите ее вверх.

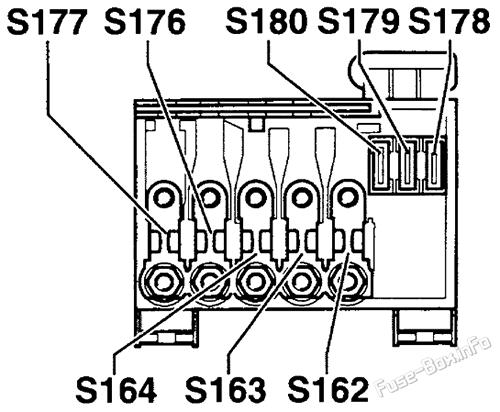

Схема блока предохранителей
| № | А | Описание |
|---|---|---|
| S162 | 50A | Реле насоса вторичного воздуха или реле предварительного подогрева охлаждающей жидкости |
| S163 | 50A | Реле свечей накаливания или реле топливного насоса |
| S164 | 40A | Вентилятор радиатора и модуль управления вентиляторами охлаждения |
| S176 | 110A | Питание салонного блока предохранителей |
| S177 | 110A/150A | Генератор |
| S178 | 30A | ABS - гидравлический насос |
| S179 | 30A | ABS |
| S180 | 30A | Вентилятор системы охлаждения |
Дополнительная информация: Volkswagen Jetta A4 2000-2005
Предохранители и реле volkswagen jetta a4 2000 2005: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
