Предохранители и реле Volkswagen Jetta A6 (2010-2017)
Схемы относятся к указанным годам и вариантам Volkswagen Jetta A6 (2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрены Volkswagen Jetta A6 (Typ 1B) 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов выпуска. Здесь вы найдете схемы блоков предохранителей Volkswagen Jetta 2010-2017, сведения о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей VW Jetta 2010-2017
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

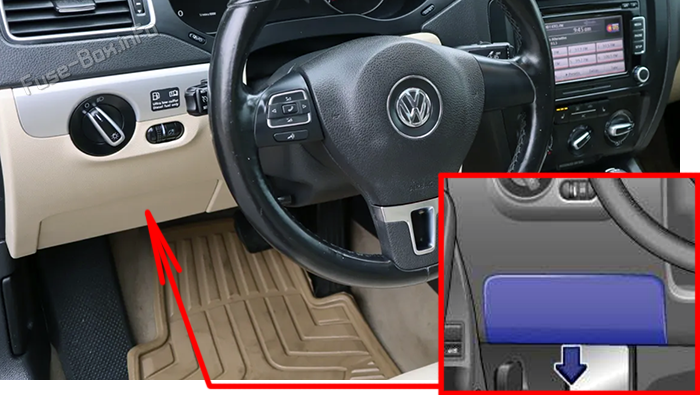

Расположение блока предохранителей
Блок предохранителей расположен за крышкой со стороны водителя. Потяните нижнюю часть крышки по направлению стрелки и снимите ее. На внутренней стороне крышки есть пластиковый пинцет для извлечения и установки предохранителей.

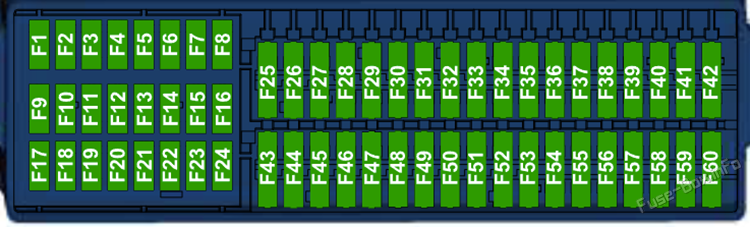

Схема блока предохранителей (-SC-)
| № | Номинал | Назначение |
|---|---|---|
| F1 | 10A | 2014-2017: Отопительный наполнитель с левой стороны Нагреватель для стиральной системы |
| F2 | 5A/7,5A | Модуль электронного управления блокировкой рулевого столба |
| F3 | 10A | Модуль контроля за применением приборов |
| F4 | 2A/10A | 2012-2017: Телефонный приемопередатчик Датчик магнитного поля Компаса (транспортные средства, оснащенные системой Start/Stop) |
| F5 | 7.5A | 2012-2017: колба левой задней противотуманной фары |
| F6 | 10A | Модуль управления электрической системой транспортного средства (T73a/66) (внутренний фонарь,AW0 только) Камера заднего вида (2014-2017) |
| F7 | 5A | Реле с туманной лампой ( ? ? ? ? Tiptronic ? ? ? ? ? ? ? ? ? ? Tiptronic ? ? ? ? ? ? ) AW0 только) Приборная панель и переключатель с зажигательной способностью (прибор) AW0 только) Лампа номерного знака Модуль управления электрической системой транспортного средства (T52c/27),AW1 только) |
| F8 | 7.5A | Ветровое стекло и выключатель насоса для омыва фар (AW0 только) Насос для мытья ветрового стекла (взрывной насос) AW0 только) Модуль управления электрической системой транспортного средства (T73b/61),AW0 только) |
| F8 | - | не используется (AW1 только) |
| F9 | 5A/15A | Модуль управления дугой Модуль управления подушки безопасности Передний указатель подушки безопасности пассажира "инвалид" Модуль управления системой обнаружения пассажиров |
| F10 | 10A | Выключатель правой рулевой колонки (T10ls/3) (AW0 только) |
| F11 | 10A | 2012-2017: левая передняя фара (HID фара) |
| F12 | 10A | 2012-2017: правая передняя фара (HID фара) |
| F13 | 5A | Автоматическое осушающее внутреннее зеркало заднего вида Датчик распознавания света Модуль контроля за парковкой автомобилей Датчик качества Ar Датчик высокого давления Модуль контроля климатронического излучения Кнопка контроля давления в шинах ASR/ESP кнопка Выключатель запасного огня Переключатель режима запуска/остановки 28-штырьковый соединитель (T28/10) Выключатель, отдающий зеркало Внешний выключатель обогревательного устройства заднего вида AC Модуль управления компрессором (T14hy/14) (код двигателя) CNLA) 6.11 Угловой огонь и модуль регулирования дальности света фары |
| F14 | 10A | Выключатель левой рулевой колонки (T16ls/1) (AW0 только) ABS модуль управления T26/20 / T47/8 Выключатель света (T10h/4) (AW1 только) Спиральная пружина с спиральным струей/возвратная пружина с кольцом-скользком (T16k/14) Модуль управления топливными насосами Модуль управления распознаванием буксиров (T12a/2) Стабилизатор напряжения Преобразователь с розеткой, 12V-230V (T3wr/3) Автобус данных на борту диагностического интерфейса (AW1 только) Модуль контроля за применением приборов Модуль управления системой селекторных рычагов Типтронный переключатель (T10s/9) Модуль управления механическим рулевым управлением (T6z/1) Теплодатчик уровня масла (T6z/4) Гибридная батарея (T14ax/7) (код двигателя) CNLA) Электроника с электрическим приводом и регулятором (T28jx/56) (код двигателя) CNLA) |
| F15 | 10A | 16-штырьковый соединитель (диагностическое соединение) Приборная панель и переключатель Регулирующее устройство для регулирования диапазона фар (AW1 только) Реле с свежим воздуходувом Датчик массового расхода воздуха Элемент отопления в случае позитивной вентиляции картерного газа - Модуль контроля звука, предназначенный для эксплуатации в конструкции Передняя фара с левой стороны Двигатель регулировки левой фары Передняя правая фара Двигатель регулировки правой фары Модуль управления электрической системой транспортного средства (T73a/44) |
| F16 | 10A | Реле для насоса вспомогательного двигателя Модуль управления топливными насосами Модуль управления двигателем Кнопка электрического привода (код двигателя) CNLA) |
| F17 | 10A | 2012-2017: Крутящий сигнал системы предупреждения против угона (подвижное изменение) Внутренний датчик системы сигнализации против угона (подвижное изменение) Сигнализация системы предупреждения об угоне (смена) |
| F18 | 15A | Передняя фара с левой стороны Лямка фары с левым лучом (транспортные средства с китайским оборудованием) |
| F19 | 15A | Передняя правая фара Луковица фары дальнего света (транспортные средства с китайским оборудованием) |
| F20 | 10A | Зажигание/запускной переключатель (T10/10) (AW0 только) Типтонический переключатель Модуль автоматического управления трансмиссией Модуль управления системой селекторных рычагов Модуль контроля климатронического излучения Приемник для радиочастот вспомогательного обогревательного оборудования двигателя |
| F21 | 15A/20A | 2012-2017: Модуль управления электрической системой транспортного средства (T73a/73),AW0 только) Двойной тон реле (с двумя тонами) AW1 только) Высокий тон (говор) AW1 только) Низкий тональный рог (говорящий сигнал) AW1 только) |
| F22 | 20A/10A/7.5A | Зажигание/запускной переключатель (AW0 только) Коробка преобразователя (AW0 только) Датчик внутреннего мониторинга Реле с дуговым рогом Ружья Двойной тон реле (с двумя тонами) 2010-1011) |
| F23 | 10A | Модуль управления электрической системой транспортного средства (T73b/39) (AW0 только) 16-штырьковый соединитель (диагностическое соединение) Выключатель света (AW1 только) Датчик обнаружения дождя/света Датчик магнитного поля Компаса (транспортные средства без запуска/стоп) |
| F24 | 10A | Модуль управления электрической системой транспортного средства (T73a/64) AW0 только) Модуль контроля доступа/запуска |
| F25 | 15A | Модуль автоматического управления трансмиссией Модуль управления системой селекторных рычагов Мультифункциональное переключатель |
| F26 | 15A | 5.2.3 вакуумный насос тормозной системы |
| F27 | 1A | 2012-2017: Спиральная пружина/возвратная пружина с кольцом-скользком (T16k/1) |
| F28 | 40A | Реле для работы вспомогательного обогревательного прибора |
| F29 | 1A | Модуль управления электрической системой транспортного средства (T73b/51) (AW0 только) Зажигание/запускной переключатель (AW0 только) Коробка преобразователя (AW0 только) |
| F30 | 20A | Зажигалка для сигарет 12В розетка 12В розетка 2 Заблокировать диод |
| F31 | 30A | Выключатель света (T17/1) (AW0 только) |
| F32 | 20A | Выключатель света (T17/2) (AW0 только) |
| F33 | 40A | Тепловыводной переключатель/тепловой переключатель Реле с свежим воздуходувом AC модуль управления Свежий воздуходувочный переключатель |
| F34 | 15A | Фара дальнего света (лампа дальнего света) AW0 только) Луковица фары дальнего света (лампа правой фары дальнего света) AW0 только) Модуль контроля за применением приборов AW0 только) |
| F35 | 10A | Модуль управления электроникой рулевой колонки (AW1 только) Автобус данных на борту диагностического интерфейса (AW1 только) Модуль контроля за применением приборов 2010-2011) Активация сигнала (сигнал) 2010-2012) |
| F36 | 25A | Модуль управления электрической системой транспортного средства (T73a/16) AW0 только) (T52b/1) (AW1 только) Модуль управления электрической системой транспортного средства (T73a/61) (AW0 Только) (Скорейшее изменение) |
| F37 | 15A | Передняя фара с левой стороны Луковица дневной ходовой фары |
| F38 | 15A | Передняя правая фара Луковица правой дневной ходовой фары |
| F39 | 20A | Реле с низким пучком |
| F40 | 15A | Модуль управления распознаванием буксиров (T12a/9) |
| F41 | 15A | Модуль управления распознаванием буксиров (T12a/12) |
| F42 | 20A | Модуль управления распознаванием буксиров (T12a/11) |
| F43 | 30A | Модуль управления передней дверью для пассажиров |
| F44 | 25A/30A | Реле дефогирования заднего окна (AW1 только) Дефлогер заднего окна Модуль управления электрической системой транспортного средства (T73b/67) (AW0 только) |
| F45 | 30A | Модуль управления дверью водителя Модуль управления передней пассажирской дверью (транспортные средства с китайской техникой) |
| F46 | 30A | Модуль управления левой задней дверью Модуль управления правой задней дверью |
| F47 | 15A | Модуль управления топливными насосами Реле топливного насоса Реле для подачи топлива |
| F48 | 20A | Модуль управления электрической системой транспортного средства |
| F49 | 40A | Свежий воздуходувка Модуль контроля климатронического излучения Модуль управления A/C |
| F50 | 30A | Модуль управления отопительным устройством переднего сиденья |
| F51 | 20A | Модуль управления крышей |
| F52 | 20A | 2010-2012: Двойной тон реле 2013-2017: Стиральная облицовка фар Аппарель для мытья фар |
| F53 | 15A | 2010-2012: Модуль управления отопительным устройством переднего сиденья 2013-2017: 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя |
| F54 | 15A | Реле с Туманной лампой |
| F55 | 20A | Выключатель света (T17/15) (AW0 только) Выключатель левой рулевой колонки (T16ls/10) (AW0 только) |
| F56 | 10A | 2013-2017: Гибридная батарея (T14ax/5) (код двигателя) CNLA) Электроника с электрическим приводом и регулятором (T28jx/55) (код двигателя) CNLA) |
| F57 | 15A/25A | Радио Модуль управления радио/навигационным дисплеем |
| F58 | 1A/30A | Телефонный Транссейвер (@ action: inmenu 2010-2011) Преобразователь с розеткой 12V-230V |
| F59 | 15A/30A | 2010-2012: Усилитель 2013-2017: Реле активации вентилятора (код двигателя) CNLA) (код двигателя) CNLA) |
| F60 | 30A | Модуль управления вспомогательным обогревательным прибором |
| - | 20A | 1 (он расположен над реле-носителем) |
Реле

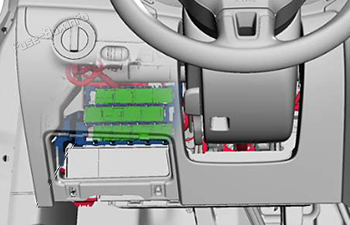

Реле-носитель находится над взрывателем.

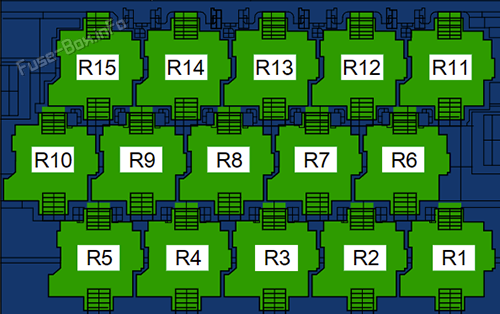

15-штупорный реле (2010-2011)
| № | Описание |
|---|---|
| R1 | Конвертерная ячейка (E-Box Low, (AWO)) |
| R2 | Реле с свежим воздуходувом |
| R3 | Эксплуатация дополнительного обогревательного устройства -J485- (449) |
| R4 | Реле топливного насоса Релей питания двигателя Реле для насоса вспомогательного двигателя |
| R5 | Низкий луч реле (низкий E-Box, (AWO)) |
| R6 | Реле с свежим воздуходувом |
| R7 | Электрический реле связи 75 |
| R8 | Двойной тон реле Реле для мытья фар |
| R9 | Релей питания (термин 50) -J682- (643) |
| R10 | Терминал 15 ЭВМ 2 -J681- (643) |
| R11 | Реле дефогирования заднего окна -J9- (449) |
| R12 | Реле для работы на топливных насосах 2 Реле теплостойкости Реле для инжектора запуска холодного двигателя Реле для подачи топлива |
| R13 | Релей питания (термин 50) |
| R14 | Терминал 15 ЭЛЕМЕНТ ЭЛЕКТРОННОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОННОГО ОБЕСПЕЧЕНИЯ |
| R15 | Реле с Туманной лампой |

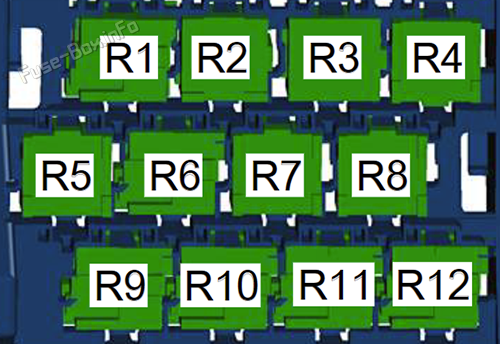

12-штейновый реле (2012-2017)
| № | Описание |
|---|---|
| R1 | Двойной тон реле Реле сигнального сигнала (USA и Мексики, низкий уровень E-Box) Реле для мытья фар |
| R2 | Релей питания (термин 50) " Стартер " 2 Реле, открывающее окно водителя (высокая э-боксная мощность, с момента 2013) 6.7.7.7.2 Электорное устройство для закрывания окна водителя (высокая э-боксная мощность, с 2013) |
| R3 | Реле для инжектора запуска холодного двигателя (после 2013) Реле для нагнетательного насоса (вторичный насос) CNLA) Реле для работы на топливных насосах 2 Передний реле открывания окна для подачи энергии пассажира (высокая э-боксная мощность, с момента 2013) Реле теплостойкости Переднее окно, закрывающее электропередачу (высокая мощность E-Box, с 2013) |
| R4 | Реле циркуляционного насоса (до 2012) Реле топливного насоса Реле для насоса вспомогательного двигателя Реле для подачи топлива Релей питания двигателя (высокий E-Box, с 2013) |
| R5 | Электрический реле связи No 1 (до 2012) |
| R6 | Релей питания (термин 50) & Стартер 1 |
| R7 | Терминал 15 ЭЛЕМЕНТ ЭЛЕКТРОННОГО ЭТАЛОНА (низкий E-Box) Эксплуатация дополнительного обогревательного реле (высокая E-Box) Элементы с электрическим окном (высокая э-боксная, с момента 2013) |
| R8 | Реле с низким пучком (низкий E-Box) Реле дефогирования заднего окна (высокая высота E-Box) |
| R9 | Электрический реле связи 15 |
| R10 | Электрический реле связи 75 |
| R11 | Реле с туманной лампой (с низким уровнем излучения E-Box) Свежий воздуходувочный реле (высокая э-боксная) Реле активации вентилятора (гибрид) |
| R12 | Конвертер (низкий E-Box) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

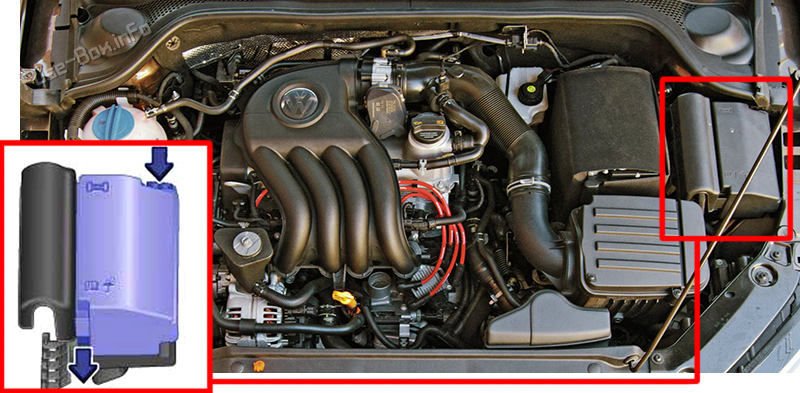

Расположение блока предохранителей
Сдвиньте фиксаторы по направлению стрелок, чтобы открыть крышку блока предохранителей. Затем снимите крышку вверх.

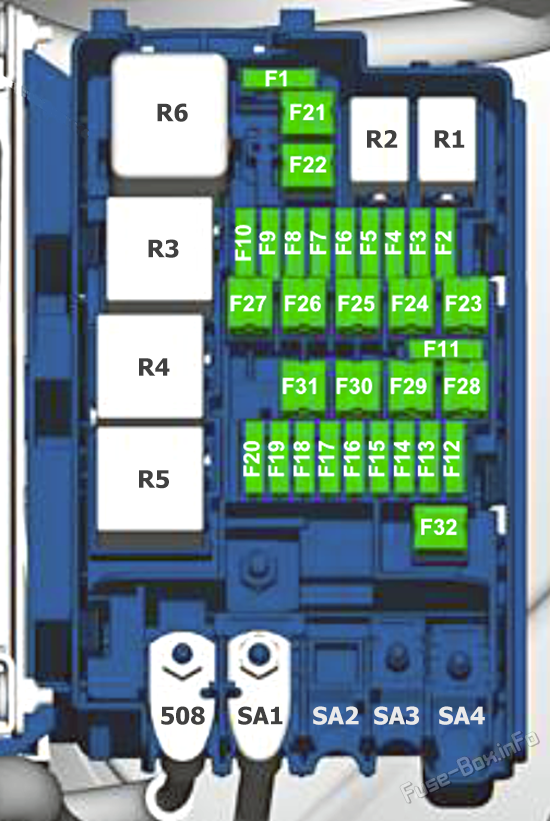

Схема блока предохранителей (-SB-)
| № | Номинал | Назначение |
|---|---|---|
| F1 | - | не используется |
| F2 | 10A/15A | Модуль управления двигателем Реле питания элемента двигателя |
| F3 | 5A/10A | Модуль управления вентиляторами охлаждения Отложить для низкой тепловой мощности Перезарядка для высокой тепловой мощности |
| F4 | 5A/10A/15A | Кислородный обогревательный прибор Теплоприемник для кислородного датчика 1 после каталитического нейтрализатора Насос для охлаждения высокотемпературной цепи (коды двигателей) CNLA, CRJA) Насос для охлаждения при низкой температуре |
| F5 | 5A/10A/20A | Кислородный обогревательный прибор Кислородный датчик 2 CNLA, CRJA) Насос обнаружения утечки Регулирующий клапан сходного вала EGR Клапан переключения холодильного устройства Элемент отопления в случае позитивной вентиляции картерного газа Датчик массового расхода воздуха (код двигателя) CFFB) Реле для вакуумных насосов 5.2.3 вакуумный насос тормозной системы |
| F6 | 5A/10A/15A/20A | Насос обнаружения утечки EVAP Регуляторный клапан для очистки фильтров 1 Выключатель цистерны Реле для нагнетательного насоса вторичного назначения |
| F6 | 5A/10A/15A | Водонасыщенный насос Элемент дополнительного обогревательного оборудования Отложить для низкой тепловой мощности Перезарядка для высокой тепловой мощности |
| F7 | 20A | Горючее: 1~4 с фазой выходной мощности |
| F7 | 5A | Дизель: Регулятор давления топлива Топливный клапан |
| F8 | 10A | Модуль регулирования клапана дроссельной заслонки Регулирующий клапан сходного вала EVAP Регуляторный клапан для очистки фильтров 1 Регулирующий клапан комашата 1 Клапан рециркуляции турбонагнетателя Регулирующий клапан впускного коллектора Регулирующий клапан выхлопа кашеха 1 (коды двигателей) CNLA, CRJA) Регулирующий клапан давления в масле (коды двигателей) CNLA, CRJA) Привод давления в децепторах (коды двигателей) CNLA, CRJA) Тормозной клапан холодильного агента (коды двигателей) CNLA, CRJA) |
| F9 | 5A/15A | Датчик впрыска вторичного воздуха 1 Датчик впрыска вторичного воздуха 2 Модуль автоматического регулирования времени освещения Реле для работы на топливных насосах 2 Реле топливного насоса EVAP Регуляторный клапан для очистки фильтров 1 Регулирующий клапан комашата 1 Регулятор давления топлива Насос для охлаждения после прокатки Реле циркуляционного насоса охлаждения Насос циркуляции охлаждающей жидкости двигателя 2 |
| F10 | 5A | Выключатель тормозного фонаря Датчик положения сцепления Реле для насоса вспомогательного двигателя Реле для усилителя тормозов (коды двигателей) CNLA, CRJA) Датчик скорости |
| F11 | - | не используется |
| F12 | 5A | 1~4 с фазой выходной мощности Насос для охлаждения после прокатки |
| F13 | 5A/20A | Реле для насоса вспомогательного двигателя Водонасыщенный насос Реле для усилителя тормозов (коды двигателей) CNLA, CRJA) Вакуумный насос тормозной системы (коды двигателей) CNLA, CRJA) |
| F14 | 5A | Модуль управления двигателем Главное реле |
| F15 | 30A | Стабилизатор напряжения |
| F16 | 30A | ABS модуль управления |
| F17 | 30A | DSG Мехатронический привод |
| F18 | 20A | DSG Мехатронический привод |
| F19 | 1A | Модуль управления электрической системой транспортного средства (T52a/24) AW1, (T73b/59) AW0 |
| F20 | 30A | Модуль управления электрической системой транспортного средства (AW0) Реле с промывкой/мывкой (отрезок времени) AW1) Реле с перезагрузкой моторного электродвигателя 1 ((прибор 1)) AW1) Реле с перезагрузкой моторного электродвигателя 2 (AW1) |
| F21 | 50A | Двигатель нагнетательного насоса вторичного назначения |
| F22 | 40A | Элемент дополнительного обогревательного оборудования |
| F23 | 40A | ABS модуль управления |
| F24 | 50A | Модуль управления распознаванием |
| F25 | 50A | Терминал 15 ЭЛЕМЕНТ ЭЛЕКТРОННОЕ ОБЕСПЕЧЕНИЕ ЭЛЕКТРОННОГО ОБЕСПЕЧЕНИЯ Электрический реле связи 15 |
| F26 | 50A/40A | Модуль автоматического регулирования времени освещения Реле для нагнетательного насоса вторичного назначения Двигатель нагнетательного насоса вторичного воздуха (коды двигателей) CNLA, CRJA) |
| F27 | 50A/60A | Охлаждающий вентилятор |
| F28 | 40A | Модуль управления электрической системой транспортного средства (AW1) |
| F29 | 40A | Модуль управления электрической системой транспортного средства (AW1) |
| F30 | 50A | Электрический реле связи 75 |
| F31 | 30A | Усилитель |
| F32 | 40A | Элемент дополнительного обогревательного оборудования |
| 508 | Подключение с помощью патрубка (30) на E-box | |
| SA1 | 200A | Без гибридной системы: Генератор С гибридной системой: Электроника с электрическим приводом и регулятором Преобразователь напряжения |
| SA2 | - | не используется |
| SA3 | 80A | Рулевое управление |
| SA4 | 80A | Без гибридной системы: Внутренний терминал 30 энергоснабжение SC взрыватели |
| R1 | 4.7 Переключение моторного реле 1/не используется (AW0) | |
| R2 | Реле с перезагрузкой моторного электродвигателя 2/не используется (AW0) | |
| R3 | Главное реле Электрический реле 30 Реле для подачи топлива |
|
| R4 | Отложить для низкой тепловой мощности Реле циркуляционного насоса (смена двигателя) Реле для насоса вспомогательного двигателя |
|
| R5 | Перезарядка для высокой тепловой мощности Реле для нагнетательных насосов вторичного назначения (газолайн) Усилитель тормозной системы (гибрид, с вспомогательным обогревательным устройством) |
|
| R6 | Модуль автоматического регулирования времени освещения Усилитель тормозной системы (гибрид, без вспомогательного обогревательного устройства) |
Дополнительная информация: Volkswagen Jetta A6 (2010-2017)
Предохранители и реле volkswagen jetta a6 2010 2017: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
