Предохранители и реле Volkswagen Jetta A7 (2022-2023)
Схемы относятся к указанным годам и вариантам Volkswagen Jetta A7 (2022-2023). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматривается Volkswagen Jetta седьмого поколения (A7), выпускаемый с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей рестайлингового Volkswagen Jetta A7 2022 и 2023 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей VW Jetta 2022-2023
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

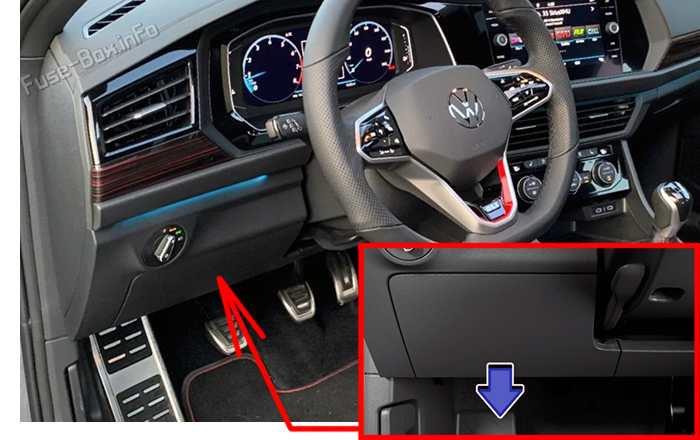

Расположение блока предохранителей
Потяните крышку вниз по направлению стрелки и снимите ее.

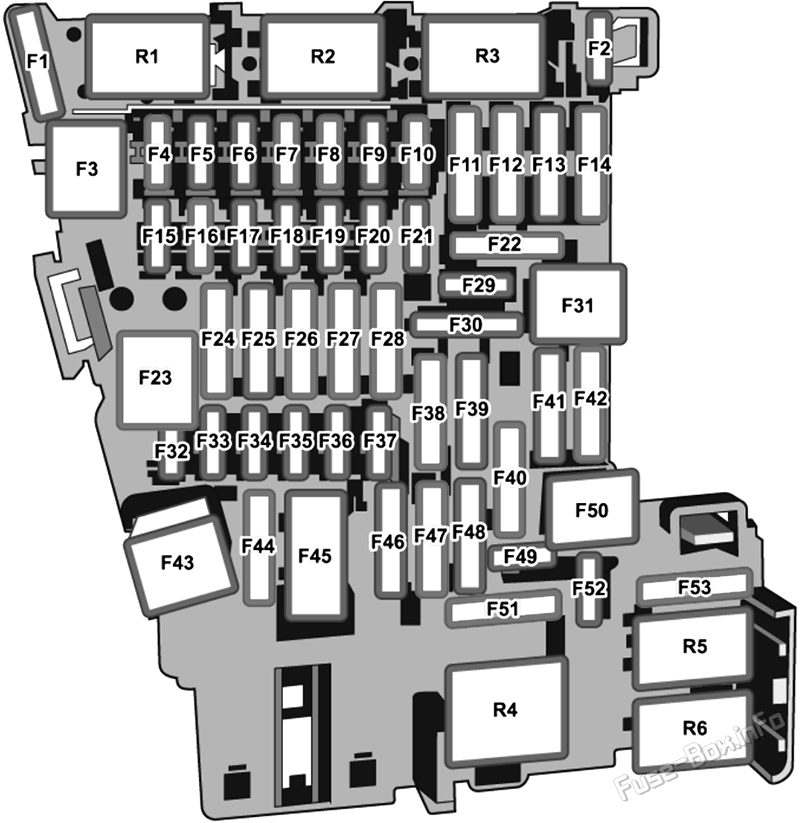

Схема блока предохранителей (-SC-)
| № | Амперы | Функция / компонент |
|---|---|---|
| SC1 | 10A | Реле обогрева ветрового стекла |
| SC2 | 10A | Блок управления электроникой рулевой колонки |
| SC3 | - | - |
| SC4 | 10A/7.5A | Блок управления бортовой электрической системой (противоугонная сигнализация) |
| SC5 | 7.5A | Диагностический интерфейс шины данных Реле системы дистанционного запуска |
| SC6 | 7.5A | Механизм селектора AT Соленоид блокировки ключа в замке зажигания |
| SC7 | 10A | Органы управления отопителем и кондиционером Реле обогрева заднего стекла Реле муфты кондиционера |
| SC8 | 7.5A | Диагностический разъем Кнопка электромеханического стояночного тормоза Датчик дождя/света Поворотный переключатель освещения Кнопка стояночного тормоза Лампа контурной подсветки панели приборов 1 Лампа контурной подсветки панели приборов 2 Датчик противоугонной системы Лампа контурной подсветки панели приборов 3 Лампа фоновой подсветки двери переднего пассажира Лампа фоновой подсветки двери водителя Лампа подсветки вещевого отделения Переключатель ближнего света |
| SC9 | 7.5A | Блок управления электроникой рулевой колонки Выключатель зажигания/стартера |
| SC10 | 7.5A | Передний блок управления информационным дисплеем |
| SC11 | 40A | Блок управления бортовой электрической системой (наружное освещение левой стороны) |
| SC12 | 20A | Блок управления информационной электроникой 1 |
| SC13 | - | - |
| SC14 | 40A | Блок управления вентилятором подачи свежего воздуха |
| SC15 | 10A | Блок управления электронной блокировкой рулевой колонки |
| SC16 | 7.5A/10A | Отсек для хранения с интерфейсом мобильного телефона USB-разъем для зарядки 1 (с 2023 года) USB-подключение 1 |
| SC17 | 7.5A | Комбинация приборов Блок управления модулем экстренного вызова и коммуникационным блоком |
| SC18 | 7.5A | Камера заднего вида |
| SC19 | 7.5A | Интерфейс системы доступа/запуска |
| SC20 | 15A | Реле вакуумного насоса |
| SC21 | - | - |
| SC22 | - | - |
| SC23 | 20A | Блок управления люком крыши |
| SC24 | 40A | Блок управления бортовой электрической системой (наружное освещение правой стороны) |
| SC25 | 30A | Блок управления дверью водителя Электродвигатель стеклоподъемника левого заднего окна |
| SC26 | 30A | Блок управления бортовой электрической системой (обогрев сидений) |
| SC27 | 30A | Блок управления бортовой электрической системой (внутреннее освещение) |
| SC28 | - | - |
| SC29 | 5A | Датчик давления в контуре хладагента |
| SC30 | 10A | Реле системы дистанционного запуска |
| SC31 | - | - |
| SC32 | 7.5A | Блок управления контролем слепых зон Блок управления контролем слепых зон 2 Блок управления системой помощи при парковке Передняя камера систем помощи водителю Блок управления адаптивным круиз-контролем |
| SC33 | 7.5A | Блок управления подушками безопасности Лампа-индикатор отключения подушки безопасности переднего пассажира Блок управления системой распознавания присутствия пассажира |
| SC34 | 7.5A | Датчик давления в контуре хладагента Модуль переключателей центральной консоли 1 Внутреннее зеркало заднего вида Поворотный переключатель освещения Выключатель лампы заднего хода Блок управления структурным звуком Датчик качества воздуха Блок управления обогревом задних сидений Модуль переключателей центральной консоли 2 Реле розеток Датчик давления в контуре хладагента Кнопка стояночного тормоза |
| SC35 | 7.5A | Диагностический разъем |
| SC36 | - | - |
| SC37 | - | - |
| SC38 | - | - |
| SC39 | 30A | Блок управления дверью переднего пассажира Электродвигатель стеклоподъемника правого заднего окна |
| SC40 | 20A | Розетка 12V Реле розеток |
| SC41 | - | - |
| SC42 | 40A | Блок управления бортовой электрической системой (центральный замок) |
| SC43 | 30A | Блок управления цифровой аудиосистемой |
| SC44 | - | - |
| SC45 | 15A | Блок управления регулировкой левого переднего сиденья Переключатель регулировки поясничной опоры сиденья водителя Вентилятор подушки левого переднего сиденья 1 Вентилятор спинки левого переднего сиденья 1 Блок управления регулировкой сиденья водителя |
| SC46 | 7.5A | USB-разъем для зарядки 1 (2022) |
| SC47 | - | - |
| SC48 | - | - |
| SC49 | 7.5A | Реле стартера 1 Реле стартера 2 Датчик положения педали сцепления Реле системы дистанционного запуска (2022) |
| SC50 | - | - |
| SC51 | 25A | Блок управления обогревом задних сидений Автомат защиты цепи электропривода сиденья водителя 1 |
| SC52 | 15A | Блок управления электронно-регулируемой подвеской |
| SC53 | 30A | Реле обогрева заднего стекла |
| R1 | Реле вакуумного насоса | |
| R2 | Реле муфты кондиционера | |
| R3 | Реле обогрева ветрового стекла | |
| R4 | Реле питания клеммы 15 | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле розеток |

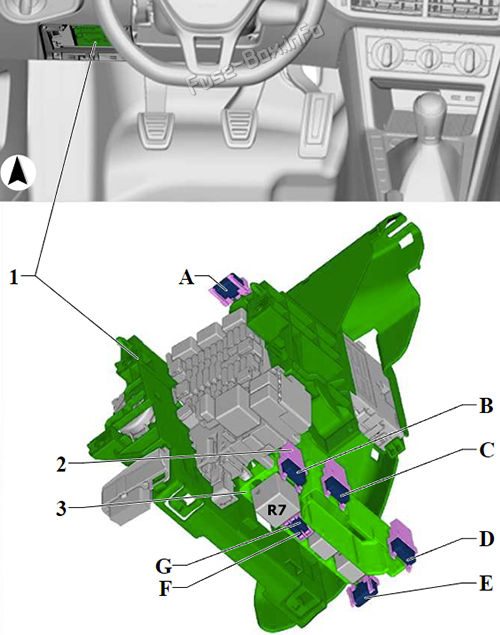

Индивидуальные предохранители
| № | Амперы | Функция / компонент |
|---|---|---|
| A | - | - |
| B | 15A | Вентилятор спинки правого переднего сиденья 1 Вентилятор подушки правого переднего сиденья 1 |
| C | 7.5A | Блок управления системой распознавания присутствия пассажира |
| E | - | - |
| D | - | - |
| F | - | - |
| G | - | - |
| R7 | Реле системы дистанционного запуска |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

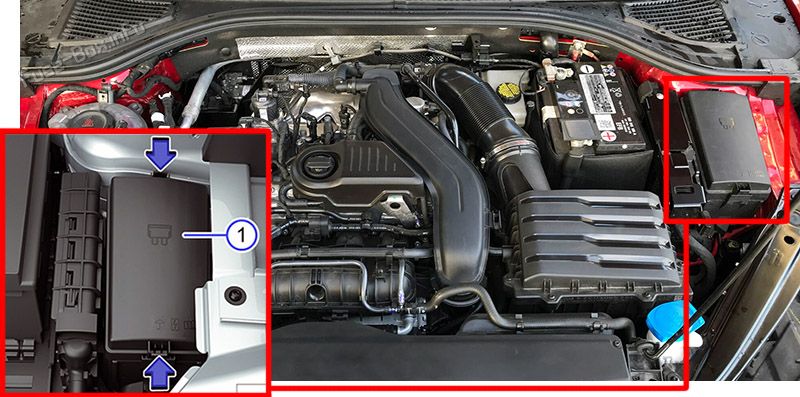

Расположение блока предохранителей
Нажмите на защелки по направлению стрелок, чтобы разблокировать крышку блока предохранителей (1). Снимите крышку вверх.

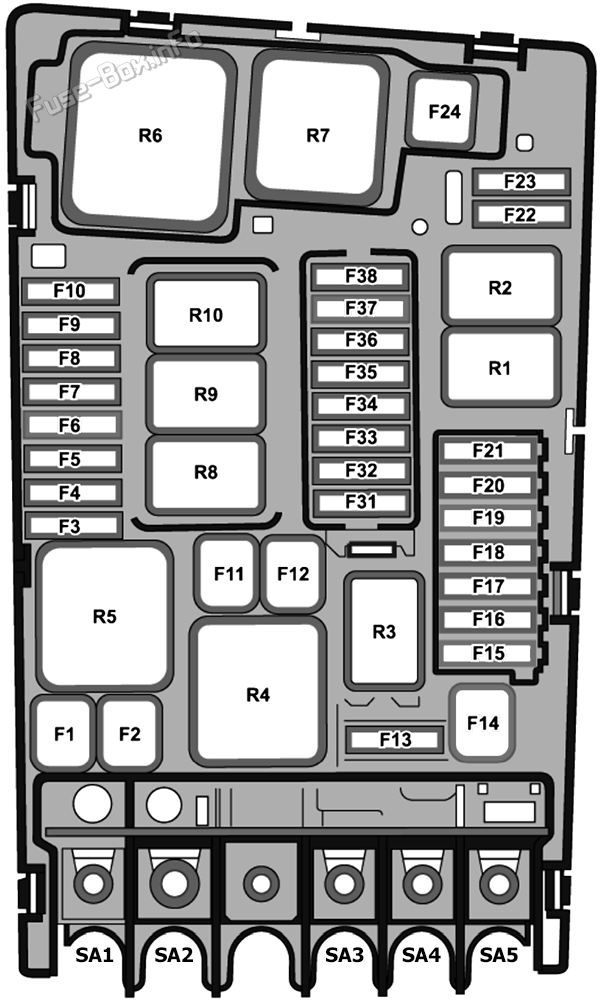

Схема блока предохранителей (-SA-, -SB-)
| № | Амперы | Функция / компонент |
|---|---|---|
| SA1 | 125A | Питание предохранителей на панели C: № 4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53 Реле обогрева заднего стекла Реле розеток Реле питания клеммы 15 |
| SA2 | 400A | Генератор с регулятором напряжения |
| SA3 | 80A | Блок управления усилителем рулевого управления |
| SA4 | 80A | Питание предохранителей на панели C: № 2, 15, 19, 21, 23, 27, 30, 43, 45, 51 |
| SA5 | 50A | Вентилятор радиатора |
| SB1 | 25A | Блок управления ABS |
| SB2 | 40A/60A | Блок управления ABS |
| SB3 | 15A | Блок управления двигателем/электромотором |
| SB4 | 10A/7.5A | Реле вакуумного насоса Реле насоса вторичной подачи воздуха Вентилятор радиатора Блок управления вентилятором радиатора Привод давления наддувочного воздуха Термодатчик уровня масла Электромагнитный клапан вторичной подачи воздуха Насос дополнительного отопителя Клапан отключения охлаждающей жидкости Клапан регулировки распредвала 1 Клапан циркуляции охлаждающей жидкости Клапан управления заслонками впускного коллектора Клапан управления заслонками впускного коллектора Клапан регулирования продувки адсорбера EVAP 1 Насос охлаждения наддувочного воздуха Клапан управления форсунками охлаждения поршней Клапан регулирования давления масла Клапан управления заслонками впускного коллектора Перепускной клапан турбокомпрессора Реле питания компонентов двигателя (1.6L gasoline) Привод впускного распредвала цилиндра 2 Привод выпускного распредвала цилиндра 2 Привод впускного распредвала цилиндра 3 Привод выпускного распредвала цилиндра 3 |
| SB5 | 10A/7.5A | Реле питания компонентов двигателя Блок управления двигателем/электромотором Топливная форсунка цилиндров 1~4 Привод выпускного распредвала A цилиндров 1~4 Привод выпускного распредвала B цилиндров 1~4 Нагревательный элемент системы вентиляции картера |
| SB6 | 7.5A | Выключатель стоп-сигналов |
| SB7 | 10A/7.5A | Привод жалюзи радиатора Насос охлаждения наддувочного воздуха Насос охлаждения трансмиссионной жидкости Клапан охлаждающей жидкости блока цилиндров Нагревательный элемент системы вентиляции картера Блок управления системой контроля утечки топливного бака Перепускной клапан турбокомпрессора Клапан управления заслонками впускного коллектора Клапан управления форсунками охлаждения поршней Клапан отключения охлаждающей жидкости Электромагнитный клапан контура охлаждения Клапан регулирования давления масла Насос рециркуляции охлаждающей жидкости Клапан охлаждающей жидкости трансмиссии |
| SB8 | 10A/15A | Датчик кислорода 1 после каталитического нейтрализатора Нагреватель датчика кислорода 1 после каталитического нейтрализатора Датчик кислорода после каталитического нейтрализатора Датчик кислорода 1 перед каталитическим нейтрализатором Нагреватель датчика кислорода Подогреваемый датчик кислорода |
| SB9 | 10A/20A | Катушка зажигания 1~4 с выходным каскадом мощности Электромагнитный клапан вторичной подачи воздуха Клапан управления заслонками впускного коллектора Клапан регулировки распредвала 1 Клапан регулирования продувки адсорбера EVAP 1 Насос дополнительного отопителя |
| SB10 | 15A | Блок управления топливным насосом Реле питания компонентов двигателя |
| SB11 | 40A/ 50A | Электродвигатель насоса вторичной подачи воздуха Реле насоса вторичной подачи воздуха |
| SB12 | - | - |
| SB13 | 30A | Блок управления трансмиссией Вспомогательный гидравлический насос трансмиссионной жидкости 1 |
| SB14 | - | - |
| SB15 | 15A | Реле звукового сигнала |
| SB16 | 20A | Реле питания компонентов двигателя |
| SB17 | 7.5A | Блок управления ABS Блок управления двигателем/электромотором Реле питания блока управления двигателем Motronic |
| SB18 | 7.5A | Блок контроля аккумуляторной батареи Диагностический интерфейс шины данных |
| SB19 | 30A | Реле электродвигателя стеклоочистителя 1 Реле электродвигателя стеклоочистителя 2 |
| SB20 | - | - |
| SB21 | 15A/30A | Мехатроник коробки передач с двойным сцеплением Блок управления трансмиссией |
| SB22 | 7.5A | Блок управления двигателем/электромотором |
| SB23 | 30A | Стартер |
| SB24 | - | - |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | 15A | Блок управления блокировками дифференциала |
| SB33 | - | - |
| SB34 | - | - |
| SB35 | - | - |
| SB36 | - | - |
| SB37 | - | - |
| SB38 | - | - |
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле звукового сигнала | |
| R4 | Реле насоса вторичной подачи воздуха | |
| R5 | Реле питания блока управления двигателем Motronic | |
| R6 | - | |
| R7 | - | |
| R8 | Реле питания компонентов двигателя | |
| R9 | Реле электродвигателя стеклоочистителя 1 | |
| R10 | Реле электродвигателя стеклоочистителя 2 |
