Схемы относятся к указанным годам и вариантам Volkswagen LT 2D 1996-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрены блоки предохранителей и реле Volkswagen LT второго поколения (тип 2D) 1996-2006 годов выпуска. Здесь вы найдете схемы блоков предохранителей Volkswagen LT 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006, сведения о местах их установки и назначении каждого предохранителя и реле.
Схема предохранителей VW LT 1996-2006
Содержание
Блок предохранителей панели приборов
Блок предохранителей панели приборов

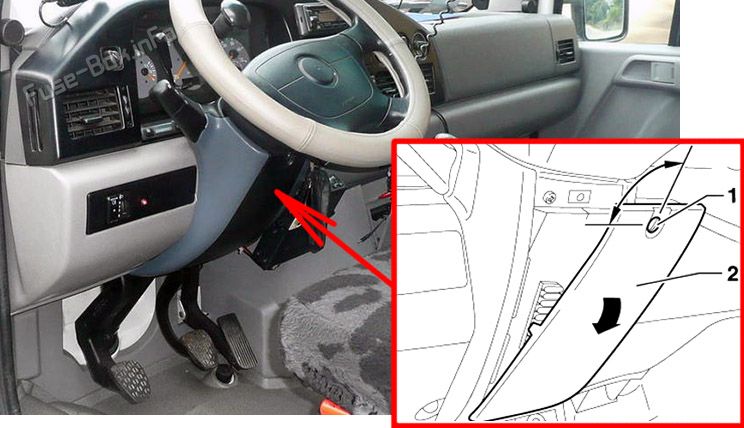

Расположение блока предохранителей
Блок предохранителей расположен за крышкой на панели приборов у рулевой колонки. Поверните фиксатор 1 на 90° по часовой стрелке монетой или широкой отверткой и снимите крышку 2.

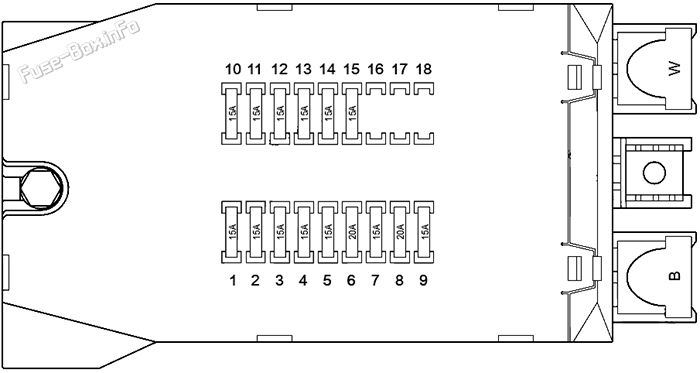

Схема блока предохранителей
| № | A | Назначение |
|---|---|---|
| 1 | 15A | Правые габаритные и задние фонари |
| 2 | 15A | Правая фара дальнего света (56a) |
| 3 | 15A | Левая фара дальнего света (56a), контрольная лампа дальнего света |
| 4 | 15A | Стояночные огни |
| 5 | 15A | Стоп-сигналы |
| 6 | 20A | Стеклоочиститель и стеклоомыватель |
| 7 | 15A | Звуковой сигнал (15), самодиагностика (15), клемма 15, реле 15, заслонка свежего воздуха и рециркуляции, обогрев заднего стекла |
| 8 | 20A | Освещение салона, прикуриватель, аудиосистема (30), самодиагностика (30) |
| 9 | 15A | Часы, система предупреждения об опасности, стояночные огни |
| 10 | 15A | Подсветка приборов, подсветка номерного знака (58) |
| 11 | 15A | Левые габаритные и задние фонари (58L) |
| 12 | 15A | Правая фара ближнего света (56b) |
| 13 | 15A | Левая фара ближнего света (56b) |
| 14 | 15A | Противотуманные фары, задний противотуманный фонарь |
| 15 | 15A | Аудиосистема (15) |
| 16 | - | Свободно для дополнительного оборудования |
| 17 | - | Свободно для дополнительного оборудования |
| 18 | - | Свободно для дополнительного оборудования |
| B | Реле аварийной сигнализации | |
| W | Реле стеклоочистителя |
Дополнительные реле и предохранители
Дополнительные реле и предохранители
Дополнительные реле и предохранители могут располагаться по-разному в зависимости от комплектации автомобиля.

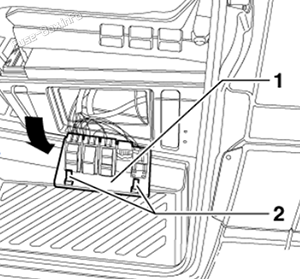

Релейный блок под сиденьем водителя
Откиньте сиденье вперед и снимите крышку 2. Под ней расположен дополнительный релейный блок 1.
| № | A | Назначение |
|---|---|---|
| S171 | 15A | Реле-разъединитель аккумулятора |
| S41 | 30A | Обогрев заднего стекла |
| S160 | 15A | Подогрев сиденья |
| S159 | 15A | Подогрев сиденья |
| S161 | 10A | Повторитель указателей поворота прицепа |
| S188 | 10A | Проблесковый маяк на крыше |
| S187 | 15A | Блокировка дифференциала |
| S147 | 15A | Реле |
| S37 | 25A | Электростеклоподъемник со стороны водителя |
| S170 | 25A | Электростеклоподъемник со стороны пассажира |
| S97 | 30A | Электродвигатель вентилятора свежего воздуха |
| S23 | 25A | Дополнительный воздушный отопитель B1LC/D1LC / B3LC/D3LC |
| S53 | 60A | ABS, гидравлический насос / клапан возврата |
| S186 | 15A | Устройство опрокидывания кабины |
| S136 | 15A | Система кондиционирования воздуха |
| S81 | 20A | Вентилятор топливного насоса (коды двигателей: AGL) |
| S42 | 20A | Реле вентилятора радиатора |
| S254 | 15A | Дополнительное оборудование (наружные и внутренние надстройки) |
| S219 | 15A | Отбор мощности |
| S219 | 15A | Регулировка оборотов для отбора мощности (коды двигателей: AHD) |
| S82 | 10A | Насос дополнительной циркуляции охлаждающей жидкости (коды двигателей: AHD, AGX, AGK) |
| S53 | 50A | ABS, насос обратной подачи (блок управления ABS) |
| S106 | 25A | Проблесковый маяк |
| S150 | 20A | Омыватель фар |
| S190 | 15A | Питание клеммы 30 для обогрева заднего стекла, блока управления магнитной муфтой и реле раздельной зарядки аккумулятора |
| S148 | 10A | Регулировка зеркал / таймер |
| S64 | 20A | Розетка |
| S124 | 7.5A | Блок управления ABS |
| S124 | 10A | Блок управления ABS |
| S220 | 7.5A | Дневные ходовые огни (с мая 1997) |
| S172 | 15A | Дневной свет, левая фара ближнего света |
| S174 | 15A | Дневной свет, левые габаритные и задние фонари (до апреля 1997) |
| S175 | 15A | Дневной свет, правые габаритные и задние фонари (до апреля 1997) |
| S49 | 15A | Сирена |
| S54 | 25A | Клапаны ABS |
| S51 | 10A | Нагнетатель воздуха, 1-я и 2-я скорости |
| S118 | 25A | Насос и запорный клапан охлаждающей жидкости |
| S52 | 25A | Центральный замок |
| S290 | 30A | Подогрев топливного фильтра |
| S175 | 15A | Дневной свет, правые габаритные и задние фонари (с мая 1997) |
| S173 | 15A | Дневной свет, правая фара ближнего света |
Дополнительный релейный держатель на направляющей под сиденьем водителя
| № | Назначение/функция |
|---|---|
| Реле клеммы 15 | |
| Клемма D+ | |
| Реле топливного насоса (коды двигателей: AGL) | |
| Реле вентилятора свежего воздуха | |
| Реле отключения кондиционера | |
| Реле магнитной муфты | |
| Реле омывателя фар | |
| Резерв | |
| Источник питания клеммы 30 (коды двигателей: AHD, AGX) | |
| Дневной свет, правая фара ближнего света | |
| Дневной свет, левая фара ближнего света (с мая 1997) | |
| Реле дневного света (с мая 1997) | |
| Реле дневного света для габаритных и задних фонарей | |
| Блок управления магнитной муфтой (коды двигателей: AGL) |
Дополнительные реле и блоки управления под сиденьем водителя (d)
| № | Назначение/функция |
|---|---|
| Реле раздельной зарядки аккумулятора | |
| Оборудование прицепа | |
| Повторитель указателей поворота на крыше | |
| Реле включения дальнего света в режиме дневных ходовых огней | |
| Реле проблескового маяка | |
| Устройство натяжителя ремня безопасности / подушки безопасности | |
| CCS - блок управления (коды двигателей: AGL) | |
| Блок контроля уровня охлаждающей жидкости (до августа 1998) | |
| Блок управления указателями поворота и сиреной | |
| Блок управления центральным замком | |
| Блок управления системой непосредственного впрыска дизельного двигателя | |
| Блок управления Motronic (коды двигателей: AGL 105 KW) | |
| Реле подогрева топливного фильтра | |
| Реле комбинации приборов | |
| Реле отключения магнитной муфты кондиционера | |
| Реле вентилятора радиатора | |
| Реле задержки |
Держатель реле справа в моторном отсеке
| № | Описание |
|---|---|
| - | Реле 4-й скорости вентилятора радиатора |
| - | Блок управления стеклоочистителем/омывателем и аварийной сигнализацией |
Держатель реле слева в моторном отсеке
| № | A | Назначение/функция |
|---|---|---|
| S39 | 80A | Блок свечей накаливания (коды двигателей: AHD, AGX, AGK) |
| Реле свечей накаливания (коды двигателей: AHD, AGX) | ||
| Реле свечей накаливания (коды двигателей: AGK) | ||
| ABS/EDL - блок управления | ||
| Блок управления иммобилайзером |
