Предохранители и реле Volkswagen Lupo 2000-2005

Схемы относятся к указанным годам и вариантам Volkswagen Lupo 2000-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.



Компактный городской автомобиль Volkswagen Lupo выпускался с 1998 по 2005 год. В этой статье вы найдете схемы блоков предохранителей Volkswagen Lupo 2000, 2001, 2002, 2003, 2004 и 2005 годов выпуска, сведения о расположении блоков в салоне и моторном отсеке, а также назначение каждого предохранителя и реле.

Схемы блоков предохранителей Volkswagen Lupo

Volkswagen Lupo (2000-2005)

Блок предохранителей в салоне

Расположение блока предохранителей

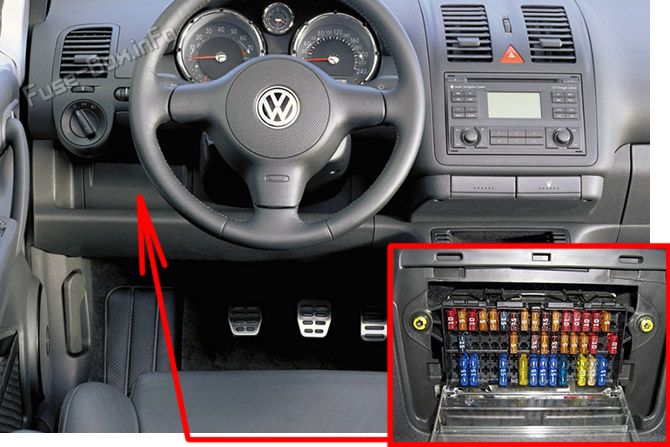

Панель реле и предохранителей расположена в передней части салона, за защитной крышкой.Расположение предохранителей в салоне Volkswagen Lupo (2000-2005)

  1. Выключите зажигание и соответствующий потребитель.
  2. Снимите крышку, потянув ее вперед.
  3. По таблице предохранителей определите, какой предохранитель относится к неисправной цепи.
  4. Замените перегоревший предохранитель, который можно определить по расплавленной металлической перемычке, новым предохранителем того же номинала.

Схема блока предохранителей

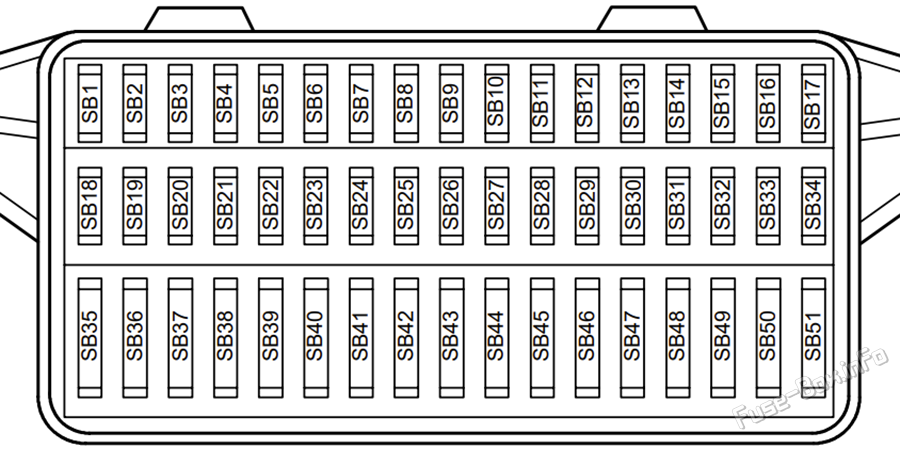

Схема блока предохранителей в панели приборов Volkswagen Lupo (2000, 2001, 2002, 2003, 2004, 2005)

Назначение предохранителей в блоке панели приборов
№НоминалПотребитель
SB110AПодогреваемый лямбда-зонд / датчик массового расхода воздуха
SB25AПодсветка номерного знака
SB35A/10AФорсунки
Карта-управляемый термостат двигателя, клапан системы охлаждения, расходомер топлива, клапан регулирования потока воздуха во впускном коллекторе, клапан регулирования распредвала
SB45AЛевый габаритный огонь
SB55AПравый габаритный огонь
SB615AЗадний стеклоочиститель
SB77.5AУказатели поворота
SB85AABS/ESP
SB95AКорректор фар
SB105AОсвещение салона
Диагностический разъем (3L)
SB115AДиагностический разъем, комбинация приборов, Climatronic, датчик угла поворота рулевого колеса ESP
SB1210AПравая фара дальнего света, индикатор дальнего света
SB1310AЛевая фара дальнего света
SB1410AАварийная сигнализация, противоугонная сигнализация, система дистанционного управления
SB1510AСтоп-сигналы
SB165AРадио
Центральный замок и противоугонная сигнализация
Комбинация приборов
Контакт S
SB175AСкладывающиеся наружные зеркала
SB185A/15AОбогрев зеркал
SB1915AДвухтональный звуковой сигнал, обогрев форсунок омывателя
SB205A/10ACD-чейнджер, телефон
SB215A/10A/15AАвтоматическая коробка передач
Электронный блок управления механической коробкой передач с автоматизированным переключением
SB2215AЗвуковой сигнал ATA
SB235AДополнительное реле отопителя, реле свечей накаливания, клапан дроссельной заслонки, реле системы рециркуляции отработавших газов, датчик скорости, датчик давления наддува
SB245AВыключатель педали сцепления (дизель), выключатель стоп-сигналов, блок управления Motronic, блок управления вентилятором радиатора
SB255AСелектор автоматической коробки передач, электропривод сдвижного/подъемного люка
SB267.5A/5AЦентральный блок управления, электрорегулировка наружных зеркал, кондиционер, навигация, мобильный телефон
Обогрев зеркал
SB275AКомбинация приборов
SB285AДатчик скорости, иммобилайзер
SB297.5AФонари заднего хода, обогрев форсунок омывателя, корректор фар
SB305A/7.5AКлапан рециркуляции отработавших газов, клапан адсорбера с активированным углем, клапан отопителя, клапан регулирования давления
SB3110AБлок управления двигателем, электронный блок управления коробкой передач
SB325A/10AБлок управления двигателем 4.3.1
Блокировка отключения подачи топлива при аварии
SB3310AБлок управления автоматической коробкой передач, электронная система управления механической коробкой передач
SB3410AКатушка зажигания
Датчик скорости
SB3520A/25AСдвижной/подъемный люк
SB3615AБлок управления Simos (система впрыска), блок управления 4LV (система впрыска), блок управления автоматизированной механической коробкой передач
SB3715AБлок управления двигателем 4.3.1
Регулирующий клапан, электромагнитный запорный клапан
SB3825AЛевый электростеклоподъемник
Блок управления левой двери
SB3925AПравый электростеклоподъемник
Блок управления правой двери
SB4015AТопливный насос
SB4115AЦентральный блок управления центральным замком, противоугонная сигнализация, система дистанционного управления
SB4215AРадио, навигация, CD-чейнджер
SB4315AПередние противотуманные фары, задний противотуманный фонарь
SB4415AЛевая фара ближнего света
Корректор фар
SB4515AПравая фара ближнего света
SB4615AПрикуриватель
SB4715A/20A/30AНасос омывателя фар, реле гидравлического насоса коробки передач
Звуковой сигнал (GTI для рынка США)
SB4820AОбогрев заднего стекла
SB4925AВентилятор отопителя
SB5015AПередний стеклоочиститель, насос стеклоомывателя
SB5115AПодогрев сидений

Блок предохранителей в моторном отсеке

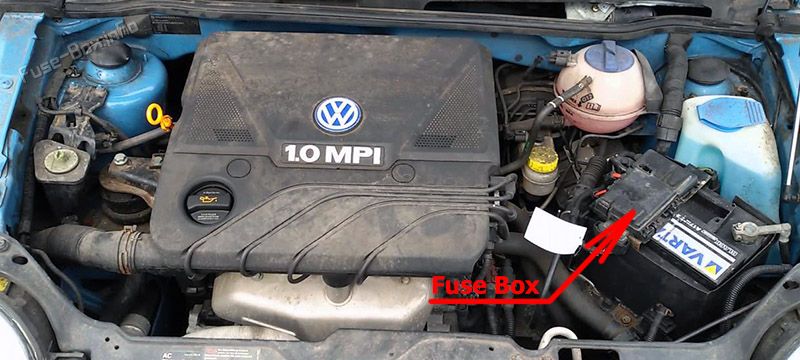

Блок предохранителей в моторном отсеке установлен на аккумуляторной батарее.Расположение предохранителей в моторном отсеке Volkswagen Lupo (2000-2005)

Вариант 1

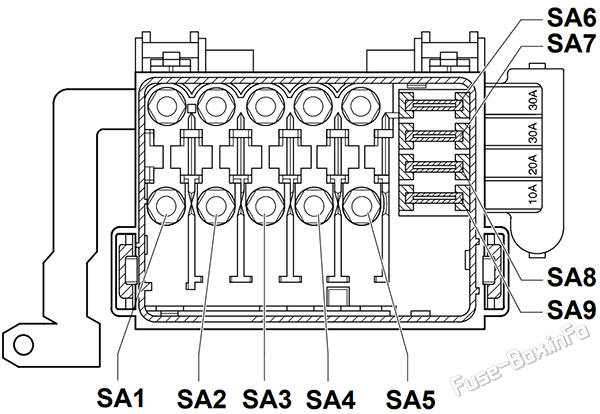

Схема блока предохранителей под капотом, вариант 1: Volkswagen Lupo (2000, 2001, 2002, 2003, 2004, 2005)

№НоминалФункция/компонент
SA1150AГенератор
SA280AПредохранитель B
Предохранитель SA2 расположен в багажном отделении рядом с аккумуляторной батареей
SA350AСвечи накаливания двигателя
SA480AЭлектрогидравлический насос усилителя рулевого управления (ARR, AYZ)
Элементы подогрева (ARR, AYZ)
Блок управления вентилятором радиатора (только модели с кондиционером, ARR, AYZ)
Вентилятор радиатора (ARR, AYZ)
SA530AВентилятор радиатора (AMF)
SA630AСистема ABS/EDL
SA730AСистема ABS/EDL
SA810A/20AВентилятор радиатора (AVY, ARR)
Блок управления вентилятором радиатора (только модели с кондиционером, AVY, ARR)
SA930A/10AБлок управления вентилятором радиатора (только модели с кондиционером, AVY, ARR)

Вариант 2

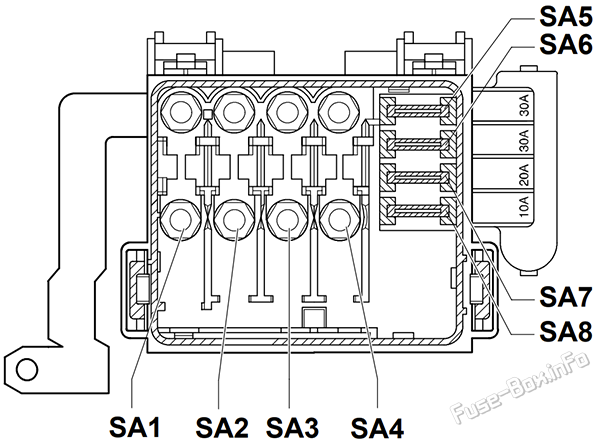

Схема блока предохранителей под капотом, вариант 2: Volkswagen Lupo (2000, 2001, 2002, 2003, 2004, 2005)

№НоминалФункция/компонент
SA1110A/150AГенератор
SA280AПредохранитель B
SA350AСвечи накаливания двигателя (двигатель AKU)
SA450A/80AЭлементы подогрева (AKU)
Блок управления вентилятором радиатора (только модели с кондиционером, AKU)
SA530AСистема ABS/EDL
SA630AСистема ABS/EDL
SA730A/20AВентилятор радиатора
Блок управления вентилятором радиатора (только модели с кондиционером, AKU)
SA810AВентилятор радиатора (только модели с кондиционером и бензиновым двигателем)

Дополнительная информация: Volkswagen Lupo 2000-2005

Предохранители и реле volkswagen lupo 2000 2005: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
