Предохранители китайских автомобилей: блоки, схемы и проверка

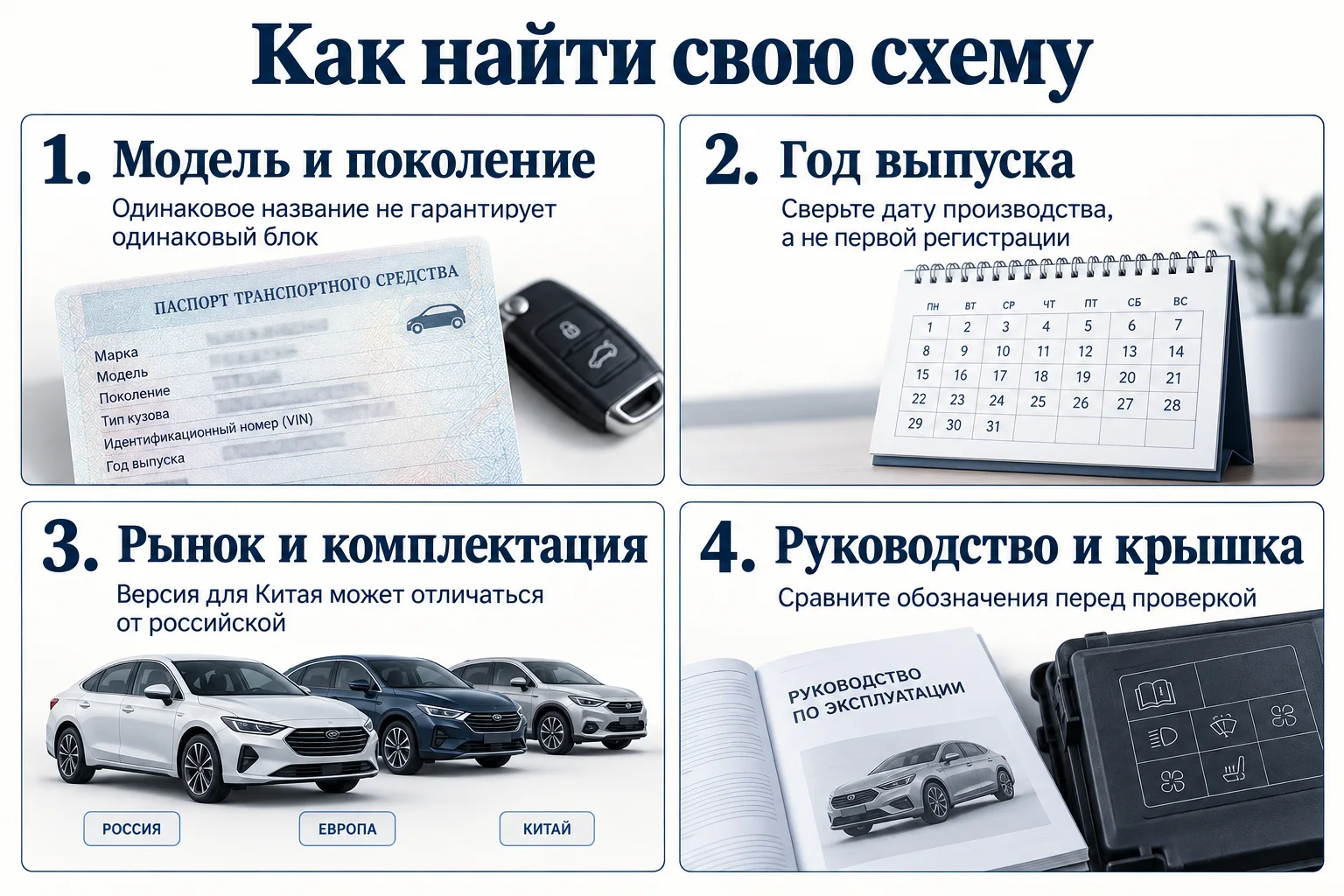

Как подобрать схему именно своего автомобиля

Поиск «предохранитель Chery Tiggo» выдаёт страницы о машинах разных лет и поколений. К названию добавляются цифры, слова Pro и Pro Max, обозначения гибридной версии. На фотографиях могут оказаться похожие чёрные коробки, но совпадение формы крышки ничего не говорит о назначении гнёзд.

Перед поиском запишите полное название модели, год выпуска, двигатель и рынок, для которого выпущена машина. Если в документах есть производственный индекс, сохраните и его. Для спорных случаев понадобится VIN: по нему у дилера или поставщика запрашивают подходящую редакцию документации. Самостоятельно определять всю комплектацию только по набору символов VIN не стоит.

1. Сверьте поколение и исполнение. Страница обычного Tiggo 7 не заменяет руководство Tiggo 7 Pro. Аналогично проверяют Coolray и новый Coolray, Atlas и Atlas Pro, Solano и Solano II.
2. Уточните дату производства. Год покупки или первой регистрации может не совпадать с годом выпуска. На переходе между версиями это особенно мешает подбору схемы.
3. Откройте раздел об электрооборудовании. В руководствах он может называться «Предохранители», «Замена деталей» или входить в главу о действиях при неисправности. Руководство мультимедиа этот раздел не заменяет.
4. Сопоставьте схему с крышкой своего блока. Проверяйте обозначения и расположение нескольких соседних позиций. Если они не совпадают, остановитесь: возможно, выбрана другая версия документа.

Не разворачивайте фотографию «как удобнее», не отметив её исходное положение. Изображение снятой крышки и вид на установленный блок могут быть ориентированы по-разному. Номер должен читаться по штатной разметке, а не определяться отсчётом «пятый слева».

Если крышка потеряна, её могла заменить деталь от другой машины или на ней неразборчива наклейка, нужен документ для конкретного автомобиля. Фотография из объявления о продаже похожего блока годится для сравнения внешнего вида, но не подтверждает назначение контактов.

Где находятся блоки: под капотом, в салоне и в багажнике

Универсального места для «китайского блока предохранителей» нет. Даже внутри одной марки инструкция может описывать несколько зон. Искать нужную цепь сразу во всех коробках, по очереди вынимая вставки, не нужно: сначала определите блок по руководству.

Примеры расположения: Chery Tiggo 7 Pro, с. 253; Haval Jolion, с. 203; Changan CS55 Plus, с. 185. Прямые ссылки и редакции приведены в списке источников.

Предохранители по маркам и моделям

Выберите свою модель. Там, где на сайте уже есть отдельная схема, ссылка ведёт к ней. Для остальных машин указано, как найти заводское руководство. Таблицы одного автомобиля здесь не выдаются за схему всего семейства.

Chery: Tiggo T11, Amulet, Tiggo 7 Pro и другие версии

Для ранних машин начните со страниц Chery Tiggo T11 и Chery Amulet. Название Tiggo в старом руководстве не означает Tiggo 7 или Tiggo 8. Если автомобиль после обновления, сравните обложку книги, даты и фотографии блоков, прежде чем пользоваться таблицей.

У новых Tiggo особенно легко пропустить часть названия. В официальном каталоге Chery отдельно размещены руководства Tiggo 7, Tiggo 7 Pro, Pro Max и Plug-in-Hybrid. Схему Tiggo 7 с индексом T15 нельзя автоматически применять к 7 Pro. Отдельная страница Tiggo 7 T15 относится именно к указанной там версии.

Для Tiggo 8 также уточняйте полное исполнение: на сайте есть схемы Tiggo 8 Pro 2020–2023, но название Pro не распространяет их на Pro Max и гибрид. По запросу «реле вентилятора Tiggo 7 Pro Max» сначала выясните, о каком вентиляторе речь: обдуве салона или охлаждении двигателя. Это разные задачи.

Haval: Jolion, M6, F7, F7x и Dargo

На странице руководств Haval есть не только актуальные автомобили, но и предыдущие версии. У Jolion разделены книги для разных периодов выпуска. Начинать со случайного PDF без обложки неудобно: вы не знаете, к какой машине относится открытая глава.

При поиске предохранителя прикуривателя Jolion уточняйте, какая именно розетка перестала работать. Запишите её расположение и что было подключено перед отказом. Если телефон не заряжается от штатного USB, не начинайте с замены вставки розетки 12 В: сначала определите цепь порта.

Для M6 ищите собственное руководство M6. Слова Haval и одинаковый год выпуска не делают его схемы взаимозаменяемыми с F7. У F7 и F7x также проверяйте поколение, а для Dargo выбирайте соответствующую редакцию книги. Номер из короткого ответа на форуме без этих сведений лучше оставить непроверенной подсказкой.

Geely: Coolray, Atlas, Emgrand и MK

В разделе документации Geely отдельно представлены Coolray SX11 и новый Coolray, Atlas и другие версии семейства, Emgrand 7 и новый Emgrand. Это удобнее, чем подбирать книгу только по году в названии файла. Для Geely MK и MK Cross не используйте таблицу от современного Emgrand: ищите руководство своего семейства.

В книге Coolray SX11 салонный блок расположен слева в приборной панели. Рядом со схемой производитель прямо оговаривает отличия по комплектации. В таблице ниже приведён небольшой проверенный фрагмент этой книги, а не универсальная схема Geely.

Источник: руководство Coolray, с. 219–221. Обозначения и номиналы обязательно сравните со своей крышкой. Не переносите таблицу на новый Coolray, Belgee или другой Geely без отдельной сверки.

Этот пример объясняет практическую разницу: работоспособность розетки ещё ничего не говорит о питании USB. А извлечение IF17 затрагивает не один порт. Сокращения в строке сохранены как в книге, чтобы их можно было сопоставить с оригиналом; расширять такой список по догадке нельзя.

Changan: CS35 Plus, CS55 Plus, CS75 Plus и UNI

Полное название здесь тоже существенно: CS55 и CS55 Plus не следует объединять в поисковом запросе, а руководство одной модели UNI не подходит всему семейству. Если машина привезена для внутреннего рынка Китая, запросите документацию вместе с данными её исполнения.

В русскоязычной книге CS55 Plus, издание июня 2021 года на сайте официального дистрибьютора в Узбекистане, моторный блок находится рядом с аккумулятором, салонный под панелью со стороны водителя. Это ориентир для описанного в книге автомобиля, не подтверждение расположения на всех российских CS55 Plus последующих лет. Руководство, с. 185.

У Changan в этой главе есть полезное предостережение: некоторые установленные предохранители не имеют очевидного для владельца назначения; производитель запрещает извлекать их как запасные. Свободное место на схеме и установленная вставка с непонятной подписью не означают одно и то же.

Lifan Solano 620, Solano II и X60

При поиске схемы Solano добавьте индекс 620 или уточните, что речь о Solano II. Для X60 укажите год выпуска и исполнение. Ответ «у Лифана под рулём» не определяет ни блок, ни конкретный предохранитель; по нему нельзя выбирать номинал.

На подержанном автомобиле отдельно выясните историю сигнализации, магнитолы, подогревов и регистратора. Если провод питания дополнительного устройства проложен отдельно, штатная таблица не обязана описывать установленный прежним владельцем держатель. Не считайте неизвестный провод заводским только потому, что он проходит рядом с блоком.

Для обращения к электрику пригодятся общий снимок блока, читаемая фотография крышки и описание того, что перестало работать одновременно. Не вынимайте всю группу вставок ради фотографии: по снимку исходного состояния проще восстановить ход проверки.

Great Wall Hover H3 и H5

В запросе о Hover указывайте H3 или H5, двигатель, год и тип топлива. Схема машины с бензиновым двигателем не подтверждает цепи дизельной версии. Само обозначение H5 тоже встречается у автомобилей разных лет, поэтому проверьте поколение по документам и внешнему виду.

Если ищете реле бензонасоса, не подменяйте задачу проверкой любого предохранителя с надписью «топливо». Реле, его управляющая цепь и питание насоса могут иметь разные обозначения. Для такой диагностики нужна электрическая схема конкретной версии, а не только фотография крышки.

Номер реле без расположения его контактов не определяет замену. Не переставляйте похожие корпуса из соседних гнёзд: внешний размер не гарантирует одинаковую внутреннюю схему. Подробнее об этом в инструкции по проверке автомобильного реле.

OMODA, EXEED, JAC и Jetour

Для OMODA C5 и S5 есть отдельные заводские руководства. Запрос «предохранитель прикуривателя Омода» уточняйте до модели и версии. Одинаковая марка не доказывает одинаковую нумерацию салонного блока.

На сайте опубликованы страницы EXEED TX/TXL 2019–2022 и EXEED VX 2020–2023. Их временные рамки имеют значение: для более поздней машины сначала сопоставьте руководство и оснащение, а не выбирайте ближайшую по названию таблицу.

У JAC не пропускайте буквы в индексе: S3, JS3, J7 и JS6 нужно искать как отдельные модели. Страница JAC S3 1.6 CVT не отвечает на вопрос о JS6. Для Jetour Dashing, X70 и T2 также запрашивайте книгу именно своей модели. При отсутствии проверенной схемы безопаснее оставить номер неустановленным, чем взять его с внешне похожего кроссовера.

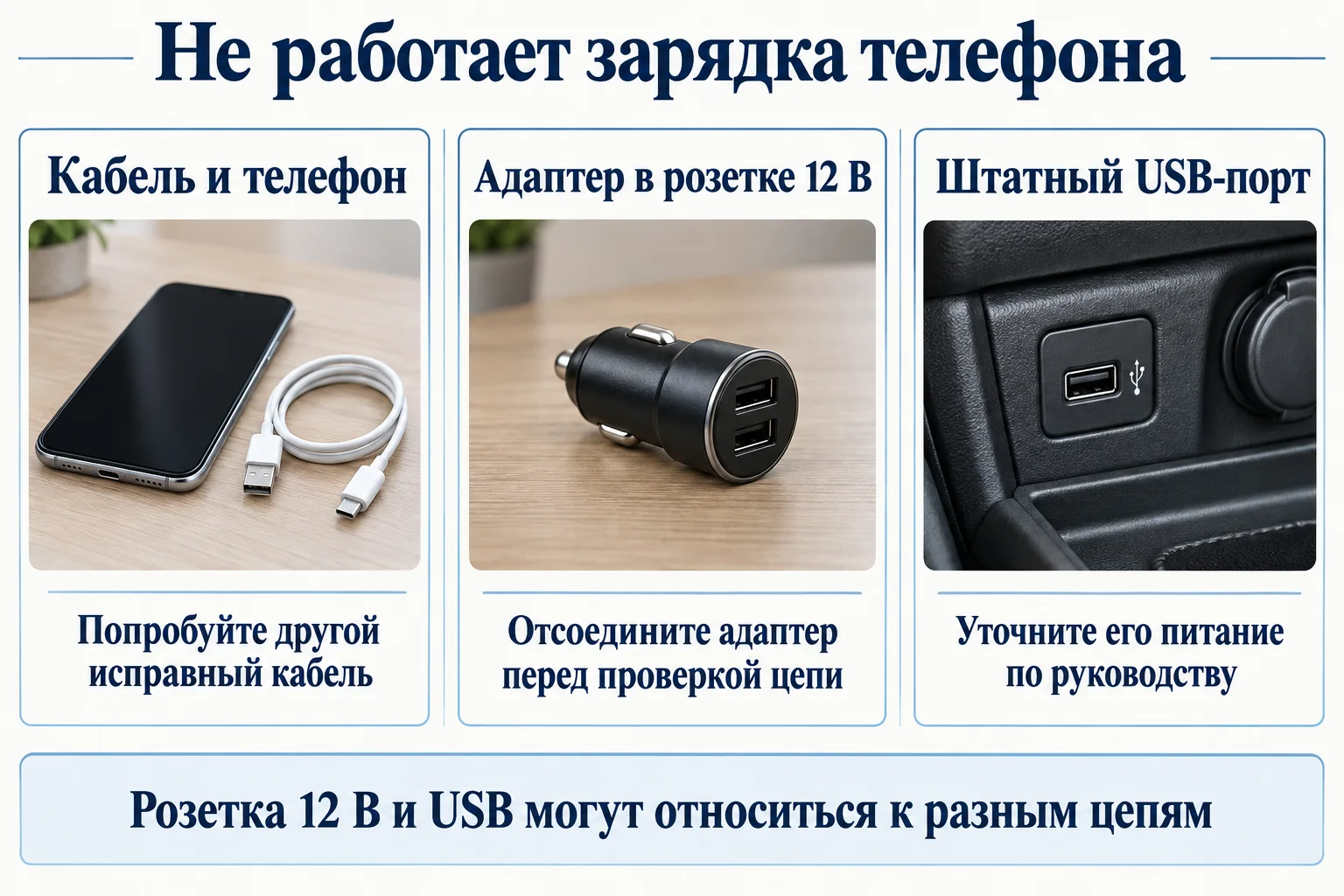

Не работает прикуриватель, розетка 12 В или USB

Словом «прикуриватель» часто называют сразу три вещи: сам нагревательный элемент, розетку 12 В и USB-адаптер, который в неё вставлен. В заявке на ремонт это даёт совершенно разные исходные данные. Сначала назовите точное устройство и место: например, «розетка в передней консоли» или «штатный USB у заднего ряда».

Телефон не заряжается через адаптер

Проверьте телефон и кабель с заведомо исправным зарядным устройством вне автомобиля. Если там зарядка работает, извлеките адаптер из автомобильной розетки. Видимые повреждения его корпуса, следы перегрева или запах являются достаточным поводом не подключать его снова. Не проверяйте подозрительный аксессуар на другой машине.

Уточните в руководстве, в каком режиме включается розетка. Отсутствие питания при выключенном автомобиле не всегда означает неисправность. Осмотрите доступную часть гнезда фонариком, не вставляя внутрь отвёртку, проволоку или щупы наугад. При обнаружении постороннего металлического предмета сначала требуется безопасное обесточивание, а не попытка подцепить его при включённом питании.

Не работает штатный USB

Проверьте назначение порта по руководству: какие функции и режимы для него предусмотрены. Если проблема только с одним телефоном или кабелем, это ещё не доказательство неисправности автомобильной цепи. Не начинайте с разбора консоли и не выбирайте предохранитель по соседней розетке 12 В.

Таблица Coolray выше показывает, почему разграничение полезно: для розетки указана отдельная строка, а USB входит в групповую. На другой модели распределение может быть иным. Значение имеет штатная схема, а не вывод «все зарядки запитаны одинаково».

Питание пропало после компрессора или разветвителя

Отсоедините внешний прибор и запишите его паспортную мощность или ток. Сравнивать их нужно с ограничением конкретной розетки из руководства автомобиля. Номинал её предохранителя сам по себе не является разрешённой мощностью аксессуара: он не отменяет ограничения гнезда, проводки и режима использования.

Если после штатной замены вставка снова перегорела, дальнейшие эксперименты с компрессором прекращают. Последовательность поиска без привязки к одной марке разобрана в статье «Не работает прикуриватель или розетка 12 В».

Дворники, печка, свет: что уточнить до поиска предохранителя

По одному симптому нельзя надёжно назвать неисправную деталь. Зато точное описание отказа позволяет выбрать правильную главу руководства и не разбирать исправный узел. Ниже не диагнозы, а вопросы для первичной проверки.

Дворники стоят, но омыватель работает

Это полезное наблюдение, однако оно не доказывает, что питание стеклоочистителя исправно. Не заставляйте привод многократно пытаться сдвинуть примерзшие щётки. Не проверяйте движение механизма руками при возможном включении. Если без очистки стекла не обеспечивается обзор, продолжать поездку в дождь или снег нельзя.

Перед визитом в сервис запишите, какие режимы проверяли и был ли звук двигателя. Не нужно многократно воспроизводить отказ ради видео, особенно при запахе перегретой изоляции. Отдельно можно воспользоваться разбором неисправностей дворников.

«Не работает печка» означает два разных симптома

Если воздух из дефлекторов идёт, но остаётся холодным, сам факт обдува уже отличает ситуацию от полностью остановившегося вентилятора. Поиск только предохранителя печки может увести от нужной проверки. Если же вентилятор молчит, укажите, реагирует ли панель климата и меняется ли результат при выборе скоростей.

Не путайте обдув салона с вентилятором радиатора. При предупреждении о перегреве двигателя нужна безопасная остановка по руководству автомобиля. Проверка подкапотного вентилятора руками опасна: в руководстве Jolion отдельно предупреждается о возможности его неожиданного запуска. Полезный отдельный материал: не работает вентилятор печки.

Одна фара, один замок или одно стекло

Локальный отказ стоит описывать отдельно от общего: «не горит левый ближний», «не открывается правая задняя дверь». Отсутствие работы одного устройства не даёт основания извлекать предохранитель общего электронного блока. В таблице может быть несколько цепей, относящихся к одной функции, а одна цепь может питать несколько устройств.

Если одновременно появились предупреждения нескольких систем, сохраните их точный текст и обстоятельства появления. Не стирайте ошибки и не снимайте клемму только ради попытки «перезагрузить всё», прежде чем зафиксированы исходные признаки. По группе ламп нельзя без измерений объявить виновным один предохранитель или аккумулятор.

Как читать буквы, цифры и цвет на предохранителях

В записи вроде IF19 номер обозначает позицию в конкретном блоке, а 15 А рядом указывает номинальный ток. Эти обозначения выполняют разные задачи. Число на корпусе не заменяет номер гнезда, а одинаковые IF19 у разных моделей не обязаны питать одинаковые устройства.

Служебные подписи сохраняйте без перевода. В поиске удобно повторить обозначение с крышки точно, включая дефис и цифру. Русское пояснение помогает понять назначение, но не должно подменять исходный код. Если в одной строке перечислено несколько сокращений, нельзя сокращать её до одного знакомого слова и считать вставку выделенной только для этого прибора.

Корпус тоже имеет значение. У производителя Littelfuse отдельно представлены семейства MINI, Low Profile MINI, MICRO2, MICRO3 и MAXI. Даже если цвет похож, размеры и конструкция могут различаться. Для замены сверяют тип и параметры, предписанные автомобилю. Не подгибайте ножки и не пытайтесь силой вставить неподходящую деталь. Семейства автомобильных предохранителей Littelfuse.

Цвет удобен как дополнительный ориентир, но решающими остаются читаемая маркировка и документация. Если старая вставка оплавилась, номинал по ней уже не разобрать или до вас могли поставить неправильную, ищите значение по схеме. Не покупайте замену по фотографии «похожего синего предохранителя». Для сопоставления конструкций есть справочник типов автомобильных предохранителей.

Как проверить и заменить съёмный предохранитель

Этот порядок относится только к обычной доступной вставке низковольтной сети, которую руководство разрешает менять владельцу. Он не предназначен для силовых болтовых соединений, блоков подушек безопасности и высоковольтной части гибрида или электромобиля.

1. Подготовьте правильную схему. Отметьте блок, позицию, назначение и номинал. Сфотографируйте исходное состояние. Если хотя бы один пункт неизвестен, пока ничего не извлекайте.
2. Выполните обесточивание по книге автомобиля. Выключите потребители и зажигание. В проверенных книгах Tiggo 7 Pro, Jolion и Coolray дополнительно предусмотрено отключение отрицательного провода аккумулятора. Если не знаете безопасную процедуру для своей версии, передайте работу сервису.
3. Обеспечьте доступ без повреждений. Снимайте только описанную в руководстве крышку. Защитите открытый блок от воды и грязи. Не опирайтесь металлическим инструментом на клеммы.
4. Извлеките одну нужную вставку штатным съёмником. Осмотрите её корпус и перемычку. Явный разрыв подтверждает перегорание, но плохо видимая или непрозрачная перемычка не позволяет уверенно судить о состоянии.
5. При необходимости проверьте снятую вставку прибором. Не измеряйте сопротивление на включённой цепи и не пытайтесь этой процедурой исследовать неизвестные разъёмы автомобиля.
6. Установите предписанную замену. Совпасть должны номинал и конструктивный тип. Верните крышку и выполните восстановление питания согласно руководству. При повторном перегорании прекратите замены.

Прозвонка мультиметром: только снятая и обесточенная деталь

Для проверки обычного снятого предохранителя включают режим прозвонки по инструкции прибора. Чёрный щуп подключают к COM, красный к входу для напряжения и сопротивления, обычно V/Ω. Сначала проверяют реакцию прибора при соединении щупов, затем касаются двух выводов самой вставки. Исправная перемычка должна проводить ток; отсутствие проводимости указывает на разрыв. Разобраться в показаниях поможет инструкция именно вашего мультиметра.

Вход A или 10A для этого не используют. Не соединяйте им контакты гнезда предохранителя: это уже другая и потенциально опасная схема включения прибора. Fluke требует обесточить проверяемую цепь и изолировать компонент. Более подробный порядок приведён в нашей статье «Как найти сгоревший предохранитель».

Если снятая вставка исправна, на этом проверка всей цепи не заканчивается. Результат не подтверждает наличие питания, состояние контактов, проводов и самого потребителя. Измерения на автомобиле, проверка падения напряжения и управляющих сигналов требуют подходящей схемы и навыков. Менять все вставки подряд в такой ситуации бессмысленно.

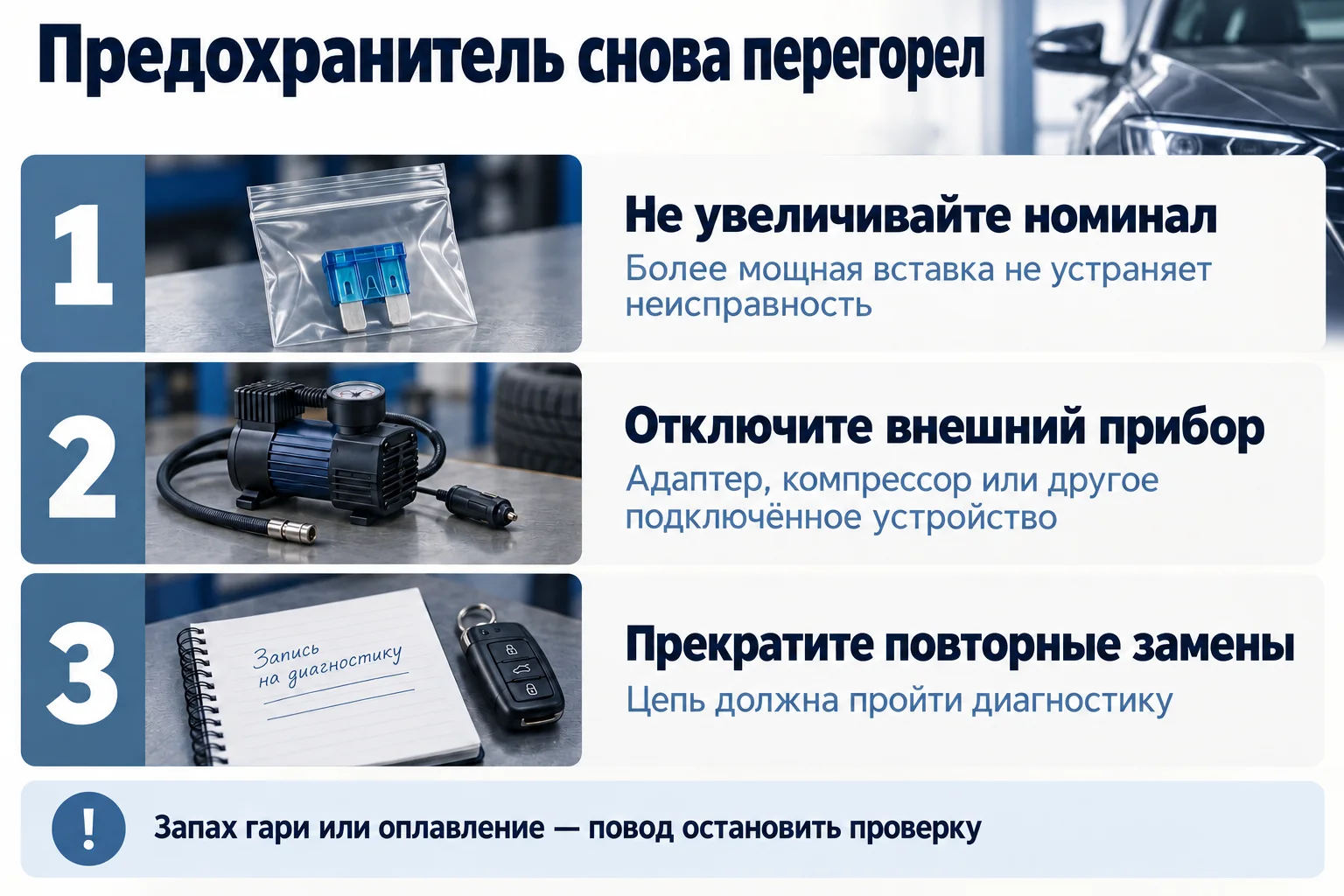

Новый предохранитель снова перегорает

Запомните момент отказа: сразу после восстановления питания, при включении конкретного прибора или после подключения внешнего аксессуара. Это полезнее для диагностики, чем несколько подряд установленных вставок. Не нужно специально повторять ситуацию ещё раз, если уже есть устойчивое совпадение.

Предохранитель с большим номиналом не устраняет причину. Проволока, фольга и самодельная перемычка также не являются временным ремонтом. Производители запрещают такие замены из-за риска повреждения электрооборудования и возгорания. Если вставка штатного номинала повторно перегорела, руководства Haval, Geely и Changan направляют владельца на диагностику.

Если отказ появился после установки регистратора, сигнализации или иной доработки, сообщите это специалисту и передайте схему подключения. Не удаляйте проводку перед осмотром ради «возврата к заводскому виду»: так можно потерять сведения о причине неисправности.

Какие запасные предохранители держать в машине

Состав набора определяют по руководству и установленным съёмным вставкам. Покупка большой коробки с надписью «для всех китайских автомобилей» не гарантирует, что в ней окажется нужный низкопрофильный корпус или подходящий съёмник. Для дороги полезнее небольшой подписанный комплект именно для вашей машины.

• Запишите типы и номиналы доступных владельцу предохранителей.
• Храните детали так, чтобы маркировка оставалась читаемой, а выводы не деформировались.
• Положите рядом подходящий пластиковый съёмник и небольшой фонарик.
• Сохраните в телефоне руководство и фотографии своих крышек для доступа без интернета.

Не изымайте неизвестную установленную вставку «на время» и не заполняйте пустые гнёзда для порядка. Неиспользуемые позиции, запасные держатели и рабочие цепи различают по документации. Наличие пустого места не доказывает, что предыдущий хозяин потерял предохранитель.

Для покупки детали можно подготовить записку: модель, год, тип корпуса, номинал и позиция в блоке. Если старый корпус повреждён или не соответствует книге, фотография старой детали не должна быть единственным основанием для подбора.

Что запросить при покупке автомобиля из Китая

Книга от российской дилерской версии не всегда закрывает вопросы по машине внутреннего китайского рынка. Отличаться могут комплектация, названия моделей и состав оборудования. Это не означает, что у такого автомобиля обязательно будут проблемы с электрикой; это означает, что документацию лучше получить до возникновения неисправности.

Если вы планируете заказать авто из китая, включите в список запросов продавцу или поставщику руководство для выбранной версии, VIN и читаемые фотографии крышек блоков предохранителей. Удобно получить файлы вместе с фотографиями автомобиля: после доставки не придётся искать схему по неполному названию из объявления.

Сфотографированная наклейка полезнее размытого скриншота перевода. Сохраняйте оригинальные обозначения рядом с русским пояснением. Машинный перевод можно использовать для поиска нужной главы, но не как единственное подтверждение назначения силовой цепи или номинала.

Для гибрида и электромобиля дополнительно найдите в руководстве границу работ, разрешённых владельцу. Выключенный экран или снятая клемма низковольтного аккумулятора не являются для неспециалиста подтверждением безопасности высоковольтной части. Вскрытие тяговой батареи, силовых модулей и работа с оранжевыми кабелями в этот справочник не входят.

Осмотр до покупки стоит проводить шире, чем поиск перегоревшей вставки. Повреждённая крышка, следы влаги, оплавленные гнёзда и неоформленные доработки требуют отдельной оценки электриком. Замена одного предохранителя не подтверждает исправность всей машины и не исключает скрытую причину отказа.

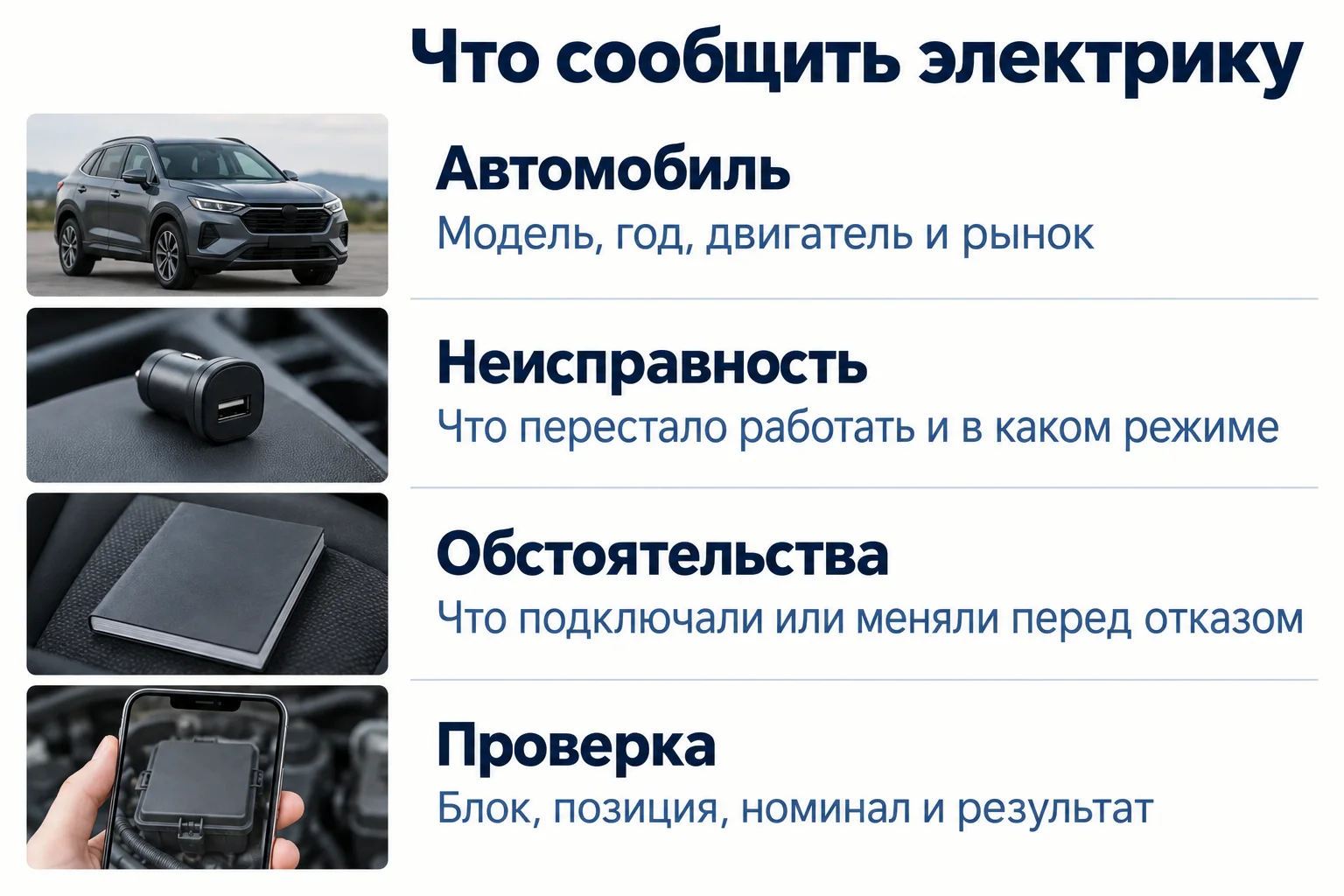

Что сообщить электрику, чтобы не начинать проверку заново

Подготовьте короткое описание, которое можно отправить вместе с фотографиями. Не пишите только «сгорел предохранитель»: укажите, почему вы так решили и что уже сделали. Если измерений не было, так и сообщите. Предположение не нужно превращать в установленный диагноз.

Фотографию крышки снимайте так, чтобы читались мелкие символы. Общий вид блока добавьте отдельно: крупный снимок одной вставки не показывает, откуда её извлекли. Не публикуйте VIN и документы в открытом комментарии, если достаточно передать их выбранному специалисту напрямую.
